今回UJ-106SPをバージョンアップしました、ANTリレーをバキュームRLをRJ-2Bクラス、
トランスをカットコアタイプにして、容量UPしました、但しトランスの唸り音が少し大きくな
りました。

 以上のような変更で、定格も1.6KWから2KWに変更します、真空管やその他部品の
値上がりもあり、金額は申し訳ありませんが、2万円UPの395,000円(税込み)に致します、
ご理解宜しくお願いします。
                                                  2008.Nov.06

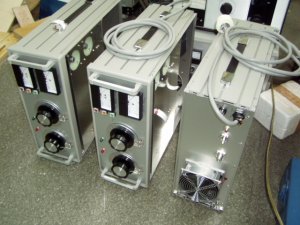

今回3台製作しました

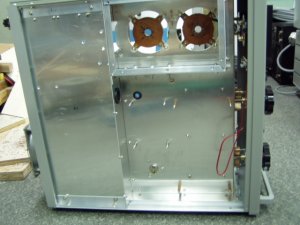

製缶作業が終わりました

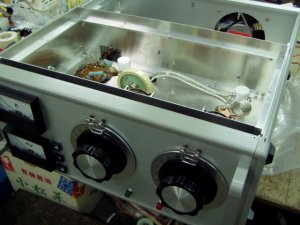

順序よく部品の取り付け

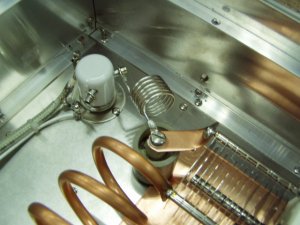

パラ止めも変更です

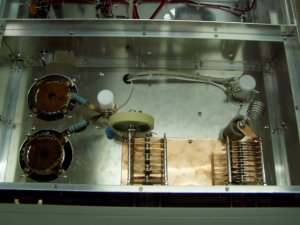

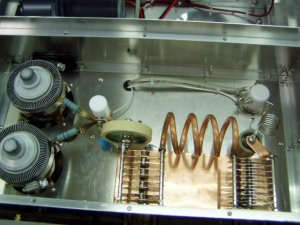

πLタンク回路インダクタンス多めで設計

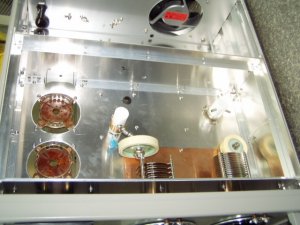

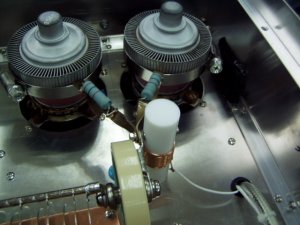

白いのがバキュームRL、RJ-2Bクラス
この部分は変更無し

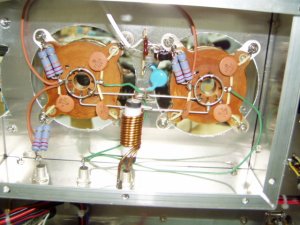

ヒーターは、並列接続です

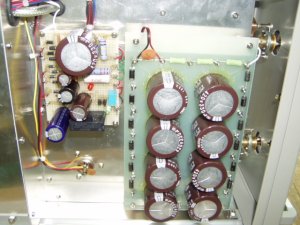

右側高圧倍電圧整流基板

GU-74B最近良品入手が難しくなりました

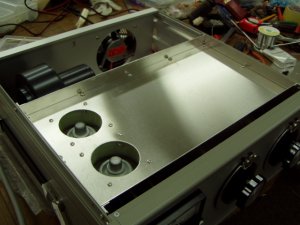

トランスを乗せる前です

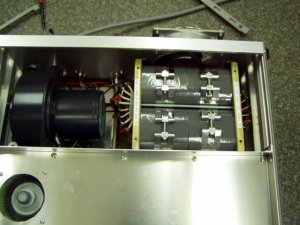

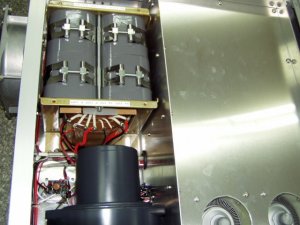

カットコアトランス、これでもギリギリです

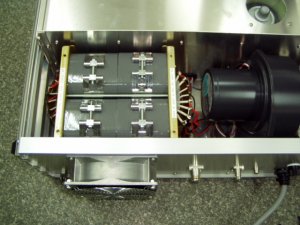

コアは2組の方が唸りが少ないが高さ制限のため
コアは4組使用しています
