MRF1K50Hを4本使用した、6mアンプの製作です、構成は1つのユニットでパラプッシュ動作を行い、ユニット2つを合成する動作です,
瞬間的には4KW以上確認していますが、実用範囲は3.5KWPEP程度と思います、流行のFT8では2.5KW程度でしょうか、各プロテクタは、
TMP(放熱板温度75℃)、BL(ユニットバランス)、REF(反射波200W)、FWD(進行波3.5KW)、OVR(オーバードライブ40W)で動作します、
TMPは温度が下がらない限り復帰しません、他はOPER/ON.OFFで復帰します、このプロテクタなかなか厄介で完璧動作には現在なっ
ていません、現在実働テストしていますが今一ですファイナルも飛びました、真空管と違って石は完璧なプロテクタが必要です、8/3現在
この不具合も解消され実働テストも完了して正式に販売することになりました、リモコン変更の予定です、UJ-106LDMと同じになりメータ
ーがクロスメーターでSWRが直読できるようになります。
本体寸法は、H200×W430×D450mm コントローラーH140×W200×D140mm このUJ-106LDSは金額500,000円(税込み)

Test.Data VD/53.5V



 Out

 Drive

 SYSTEM.A

 SYSTEM.B

 500W

 4W

 18A

 15A

 1,000W

 7W

 24A

 22A

 1,500W

 12W

 31A

 30A

 2,000W

 18W

 37A

 36A

 2,500W

 22W

 41A

 41A

 3,000W

 30W

 46A

 46A

 3,500W

 40W

 50A

 50A

 4,000W

 50W

 53A

 53A

                                                               2020.May.28

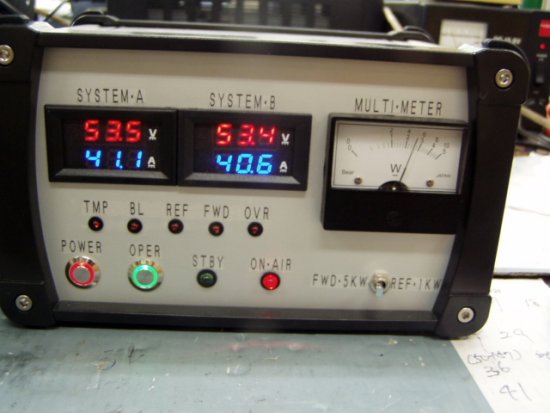

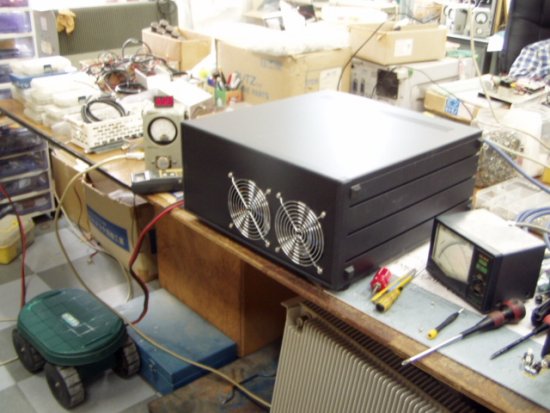

本体全てブラックになっていますがパネルはシルバーに変更予定  リモコン各ユニットの電圧電流、アナログの電力計、メーターの変更予定   5000AエレメントFMモードで測定 飽和電力

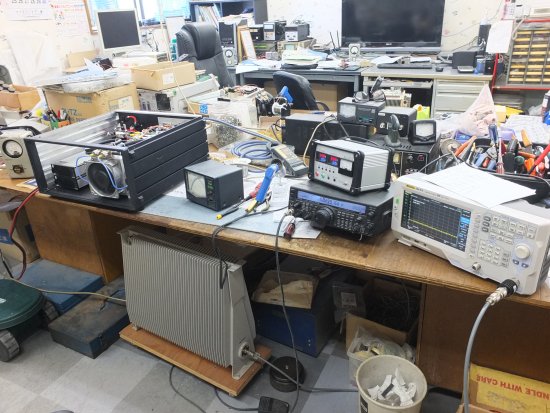

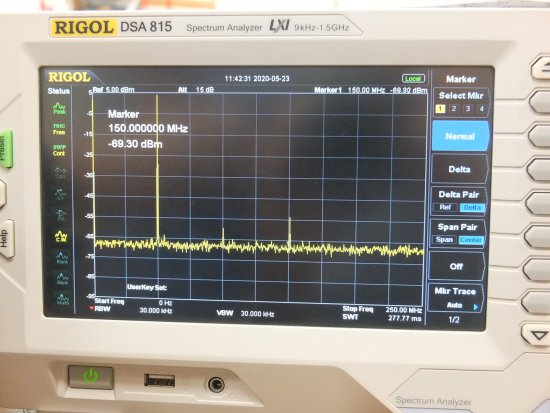

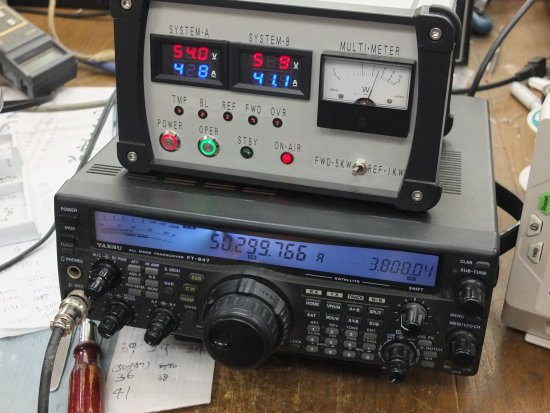

テスト風景  FT-847でテスト表示が欠けているのはデジカメの影響  Out/2.5kw時のスプリアス2nd/3rd

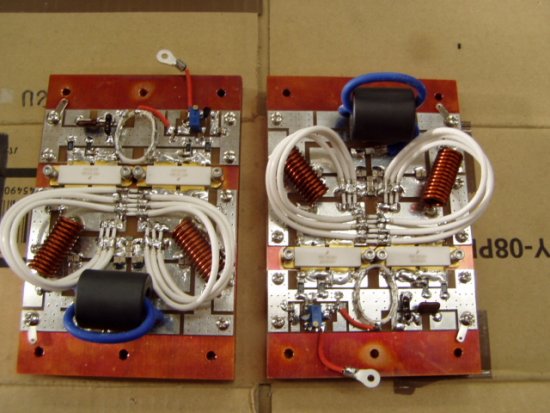

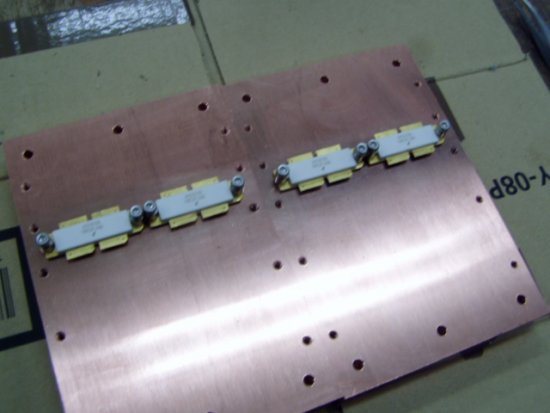

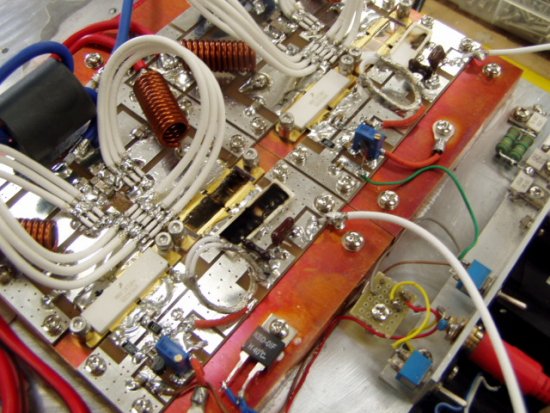

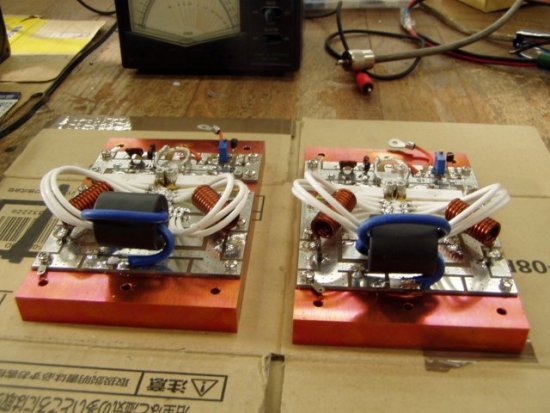

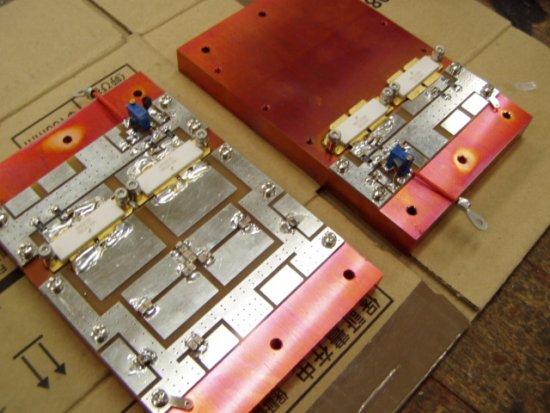

100×150×15mm銅板にMRF1K50H取り付け  チップ部品は先に基板に取り付けます  完成したパラプッシュユニット

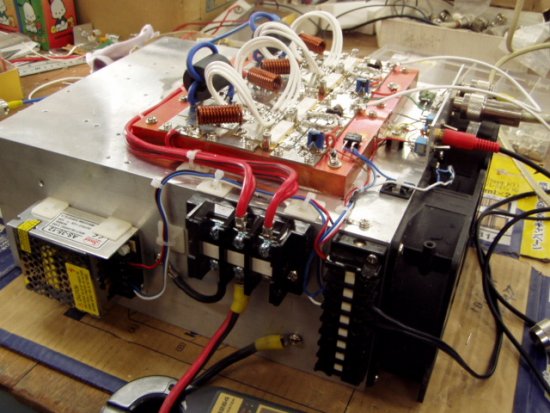

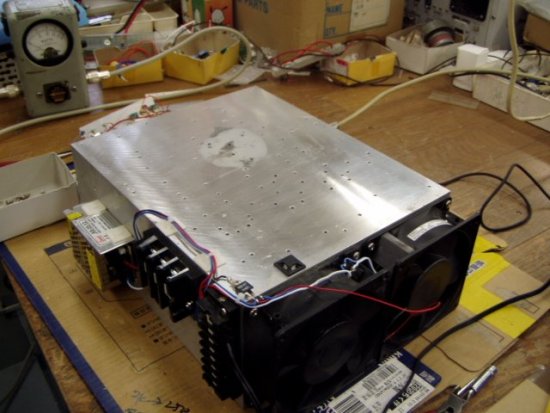

  放熱板テストボード   ユニット取り付けました

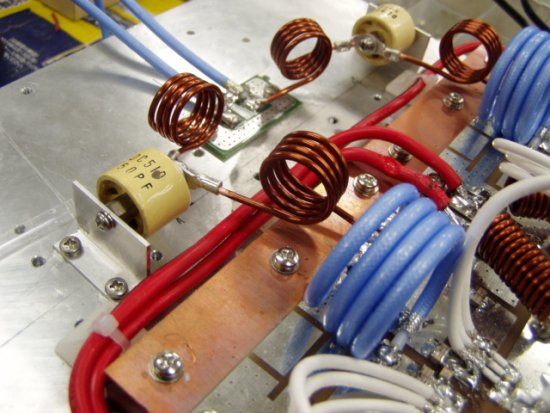

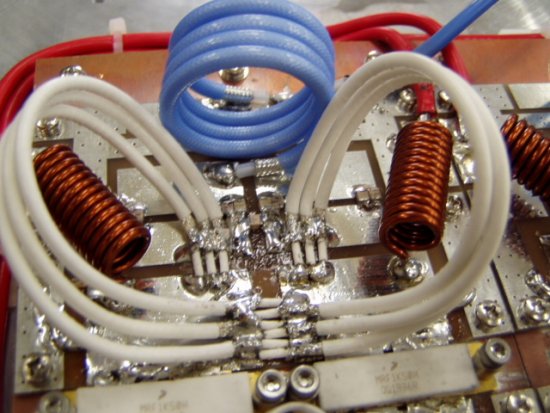

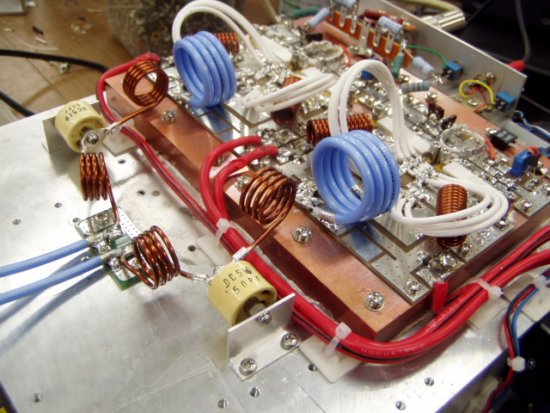

Outのバラン発熱が大きいため交換予定 ファイナルも飛びました 空芯バランに変更しました  OutにT型フィルターを挿入

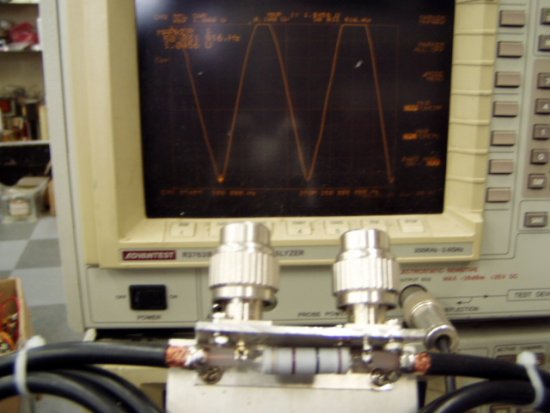

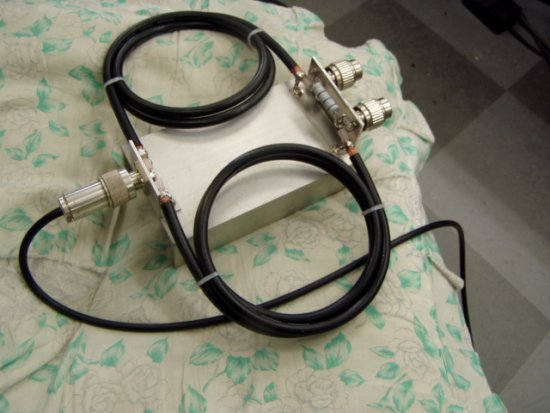

合成する前に各ユニットにフィルターを入れてます耐電力対策   ウイルキンソンの実験です ネットアナで測定SWRは1.1以下ですDIVは0.1

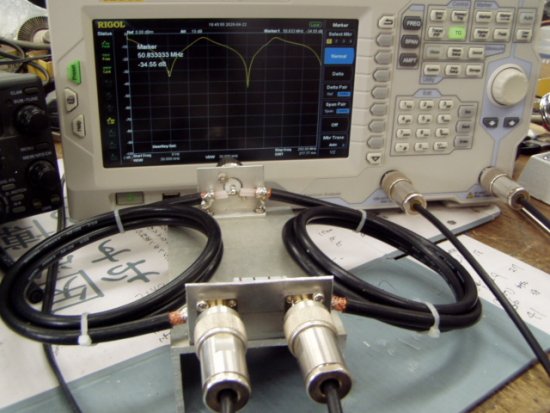

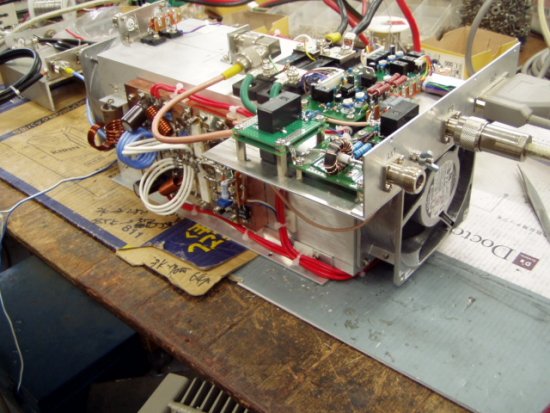

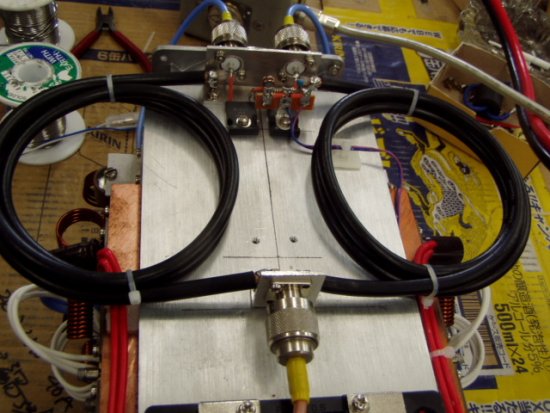

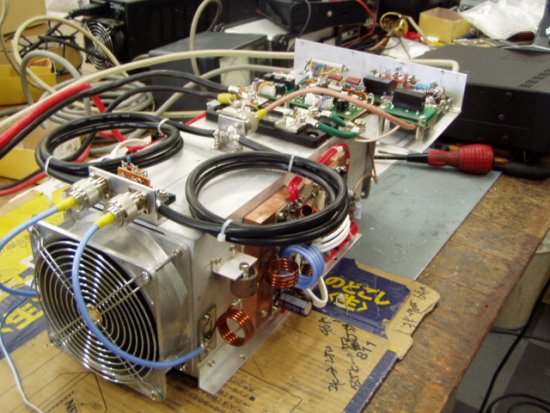

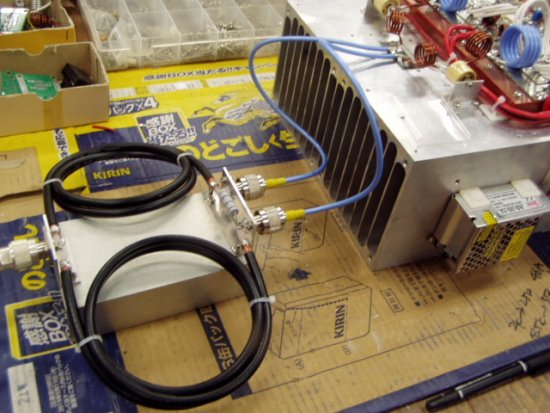

アイソレーションは-30dB 以上 テストボードで合成確認、殆どロスもなくFBでした  試作品に内蔵するRFユニット各ユニットは左右に付いている

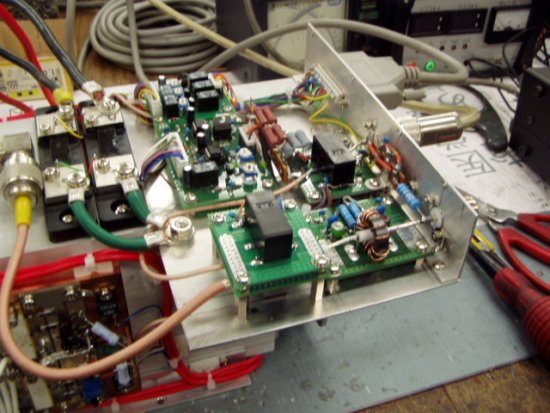

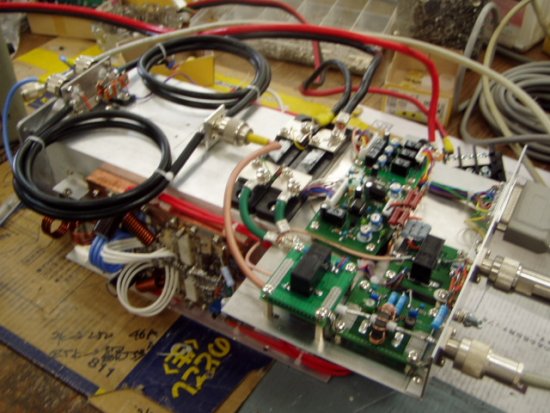

プロテクタなどの制御部   2本並んでいるのはシャイント抵抗 入り口には バランス用の感知回路

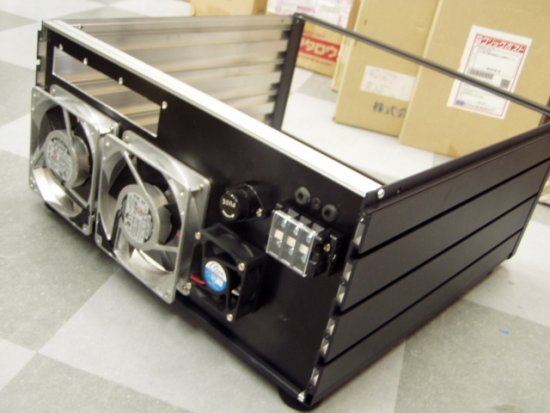

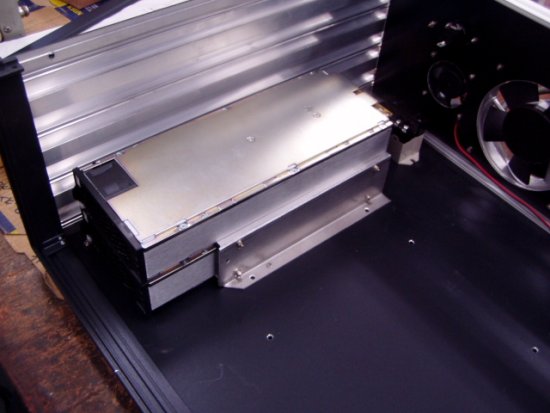

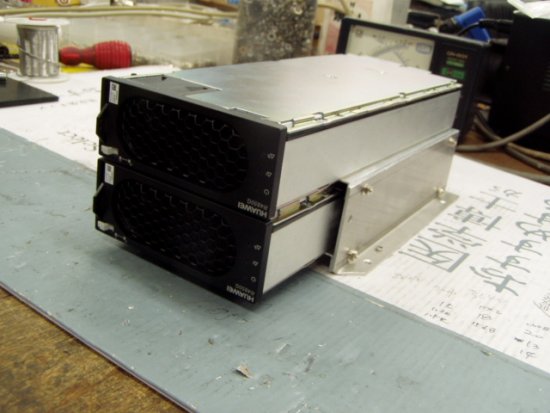

120mmファンで強制空冷少し小さいかも  本体の背面加工  HUAWEI電源二段重ね

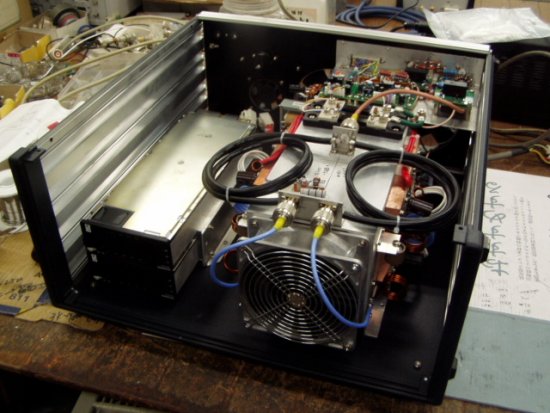

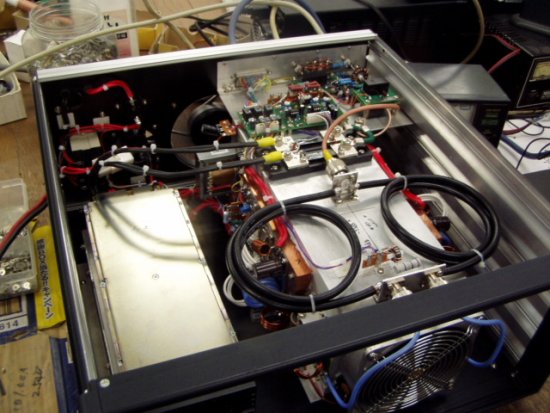

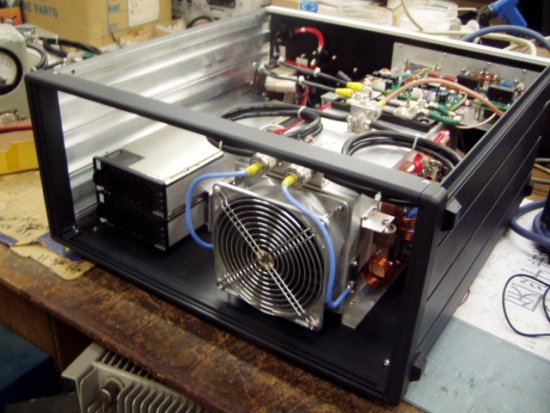

電源を取り付けました   RFユニットも取り付けました簡単に外せます  背面もコネクターで簡単に外せます

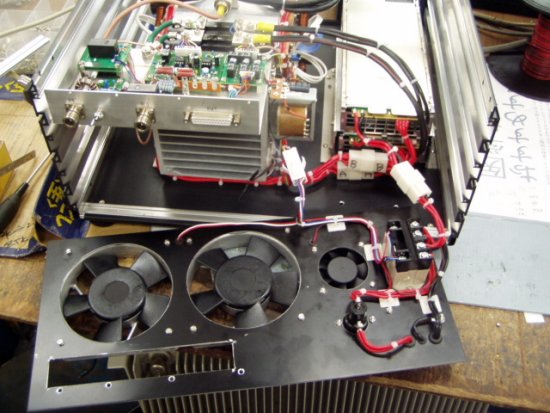

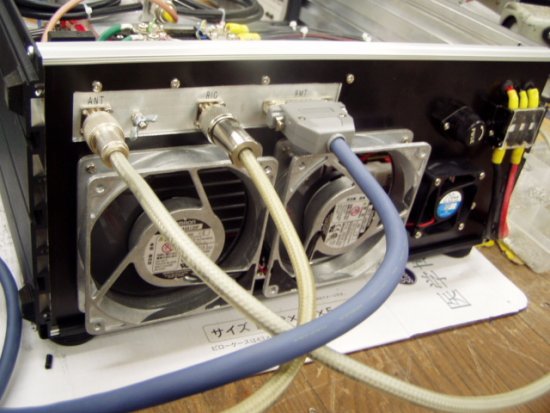

フロントパネルを取り付ける前です   背面接続状態 出来上がりました

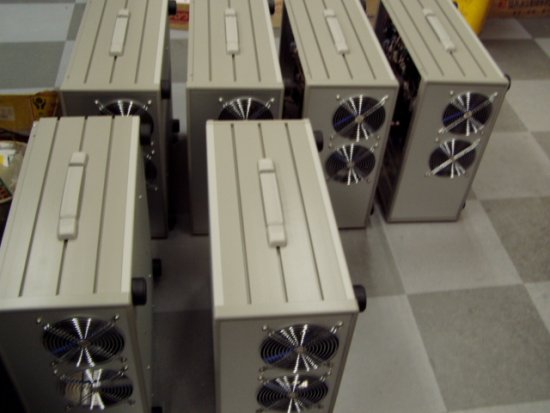

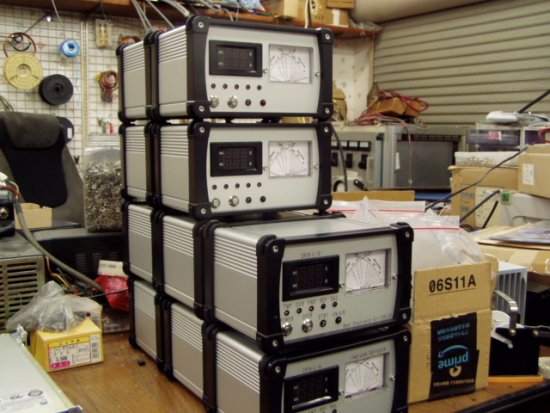

コントローラーとケースの色変更しました

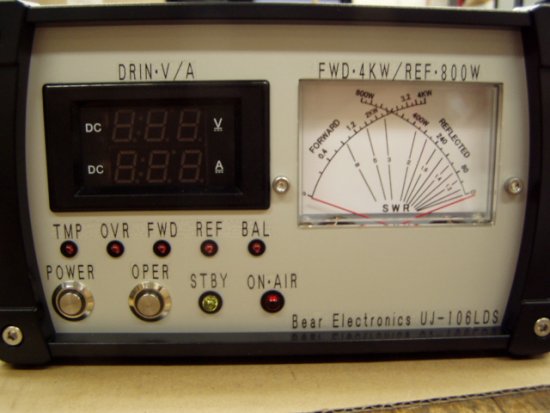

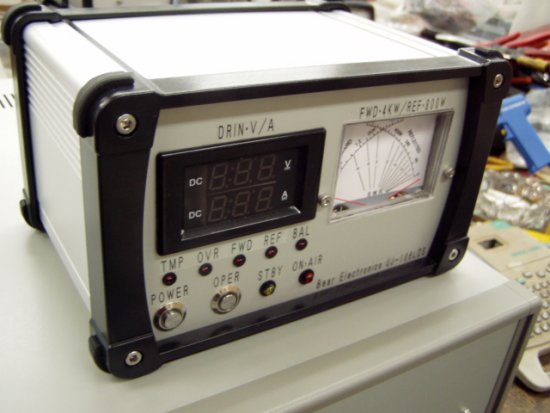

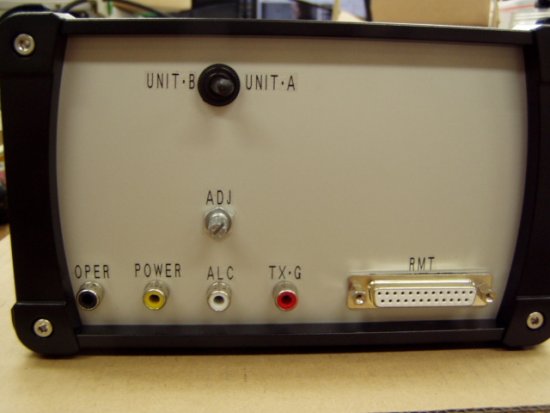

クロスメーターでSWRが解る  トグルSWはRFユニット切替Drin.A/V

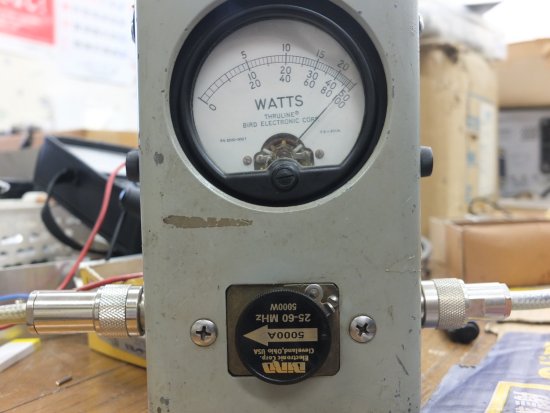

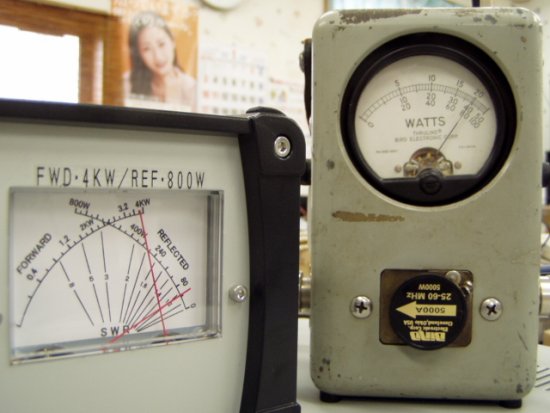

Bird43(5000A)  完成したコントローラー  ケースの色が変わりました
