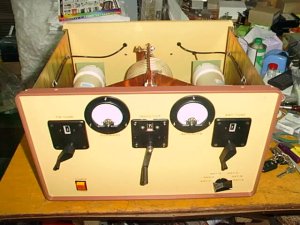

大きなAntennaTunerを製作しました

User様に部品持ち込みでTunerの製作です
耐入力は、？KWです。
Antenna切替も６回路内蔵
バキュームVcは、ジェニングス製500PF　15KV　２個
Roller　Inductorは規格は不明ですが大容量
Line　SectionはBirdThruline　
Elementsは、Foreard　10kw　　Reflected　250w
こんな物初めて製作しました。

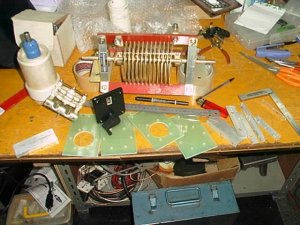

何十年か前の軍用機械みたいだ	此が主要部品です

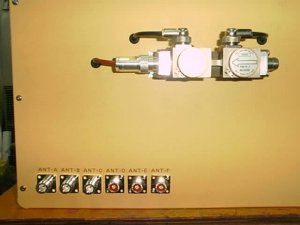

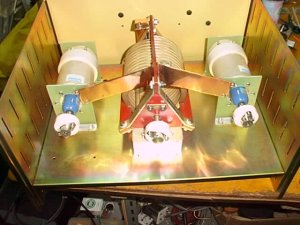

VC．コイル類を取り付けました	背面BirdのThrulineです

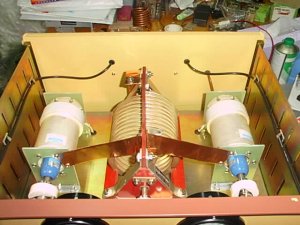

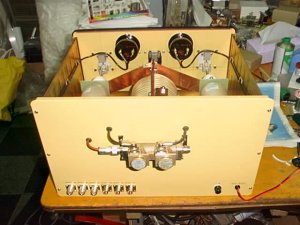

N型コネコター３個　Mも３個　合計６個の切り換え	完成したTunerの内部
