今回は、THL-5Kの修理を行いました

 症状は、ショートして電源が入らないです。

 原因は、整流器の不良でした、同じ物が無く少し大きめですが
当社の4CX-5000Rシリーズに採用している物で対応しました。

 ついでに、ステップスタートとファンのOFFディレー回路を内蔵
して完璧に仕上がりました。

 OFFディレーは、ヒータートランスの1次側のタップを使用して
SWON時には、230V供給していますのでファン回転も安心です。

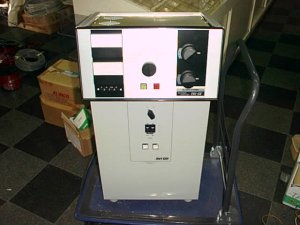

今回持ち込まれたTHL-5K

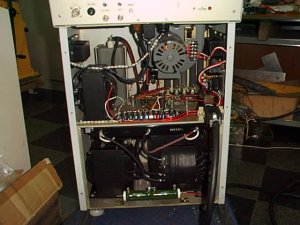

修理改造が終わった状態

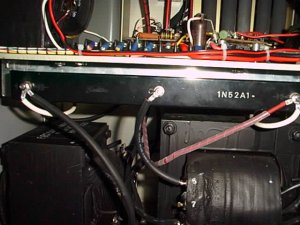

整流器は、交換したのでこんな所についてます

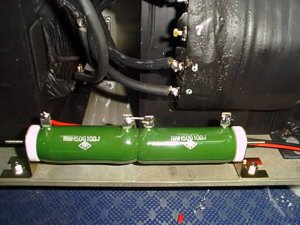

ステップスタート用のホーロー抵抗です。

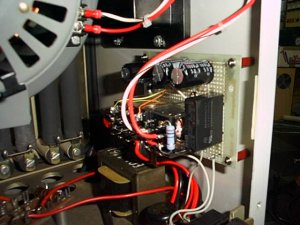

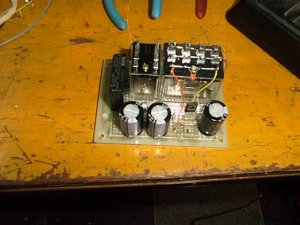

OFFディレー.ステップ制御基盤
左の黒いのがSSR(AQ2A2-ZP3)です。
