MT-1KW(メイク通信製)を50MHzに改造しました。

初めて観るMT-1KWを6mに改造しました。

Setを持ち込まれたとき修理ならば、断るつもりでしたが6m改造とのことで引き受けました。

原型の内部写真も載せるつもりでしたが、なぜか写真を消しているようで、ありません、完成した後
の写真でしかなく、すみません。

真空管は4CX-1500Bで、G.K入力同調なしから、G.G入力同調回路付きに変更、OUTもπL
回路になっています。

 スペックは、特別なものではなくでIn70WでSSB1.7KWPEPと予定通りです。

 最終チェックで、RX時ノイズが発生しました、私のFT-655でSメーター7迄振れます、真空管から
発生していると思いましたが、結局高圧トランスの2次側を外しても同じでした、過去にも経験があ
りましたので、トランスからのノイズと判断し交換することにしました。

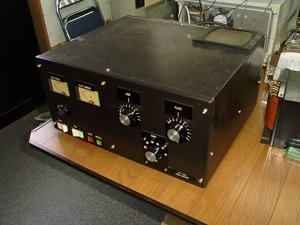

MT-1KW

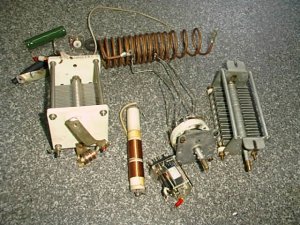

元付いていたOUTパーツ、コイルからSW細くて長い

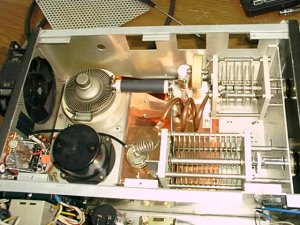

改造後のFR部

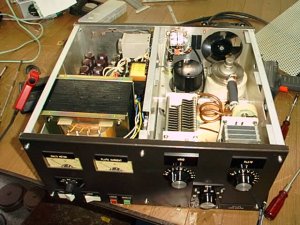

完成した6m専用機

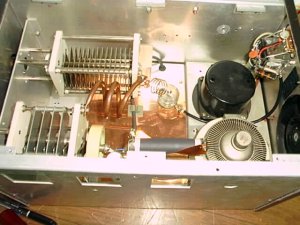

Plate30PF Load150PF πLタンク回路

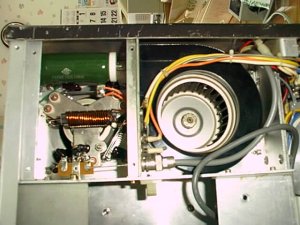

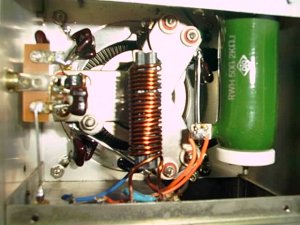

入力周り
G.G入力 SG抵抗は2KΩ

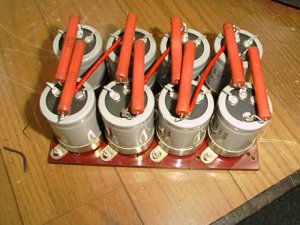

元付いていたフィルターコンデンサー

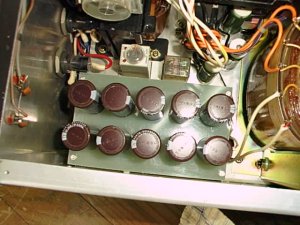

交換したコンデンサー270μ×10

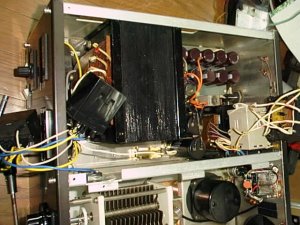

トランスを交換します

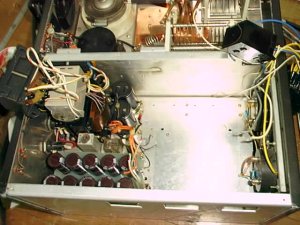

外したところ

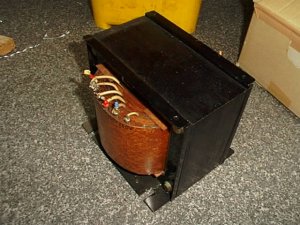

ノイズ発生トランス
