今回IMDの研究を行いました、私としては10年以上前4CX-1000Aで徹底的研究を行ったつもりでしたが、
今回皆さまの要望から、低いアイドリング電流でIMDの良いと言われている8F75Rを使用して行いました。

 動作は至って普通のGK/ampです、スペックは、IP/1.4A、EP/5.5KVでOut5KWです、バイアスが低いので、
Inは50Ωと魔法のマッチング回路で受けています、100W程度でフルドライブします。

 IMDを、正確に測るために、エキサイターはFT-1000MP/MK-Vを用意しました、IMDは-50dB程ありビックリ
です、エキサイターのIMDが悪いとAmpのIMDに影響することは言うまでもありません、現在市販されている、
トランシーバーは、IMD-30dB前後のようです。

 アイドリング電流でのIMDの変化など、大変興味深い研究が出来たかと思います。

 スペアナは、BW100Hz、スパン10KHz、DIV10dB、測定は見やすくするために頭は利得調整で、
各OUT共に最大値より20dB下げています。

 測定のついでに、PW-1も登場しました、楽しみですね。
                                                      2009.Dec.09

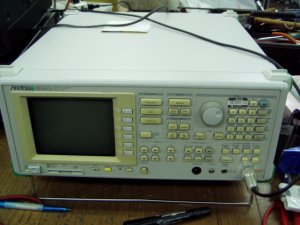

MS2602A、アンリツ

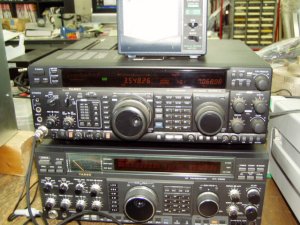

FT-1000とFT-1000MP/MK-V

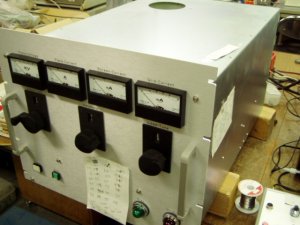

今回測定用の8F75R/Amp

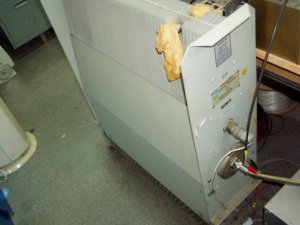

ダミーは、Bird8931/10KW

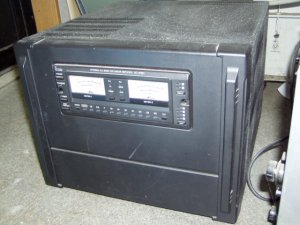

Icomの誇るPW-1

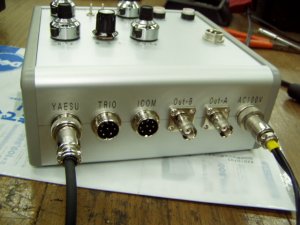

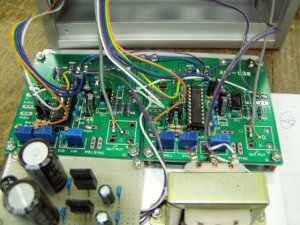

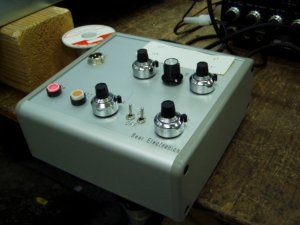

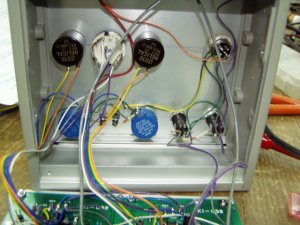

ツートーン発振器
同じ発振器が2台は入っています
Fq/Level調整はポテンション単独調整
各無線機にも対応MIC/Out

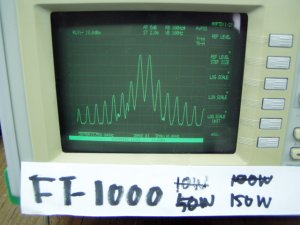

まず最初はFT-1000エキサイターのIMDです

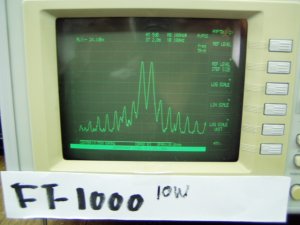

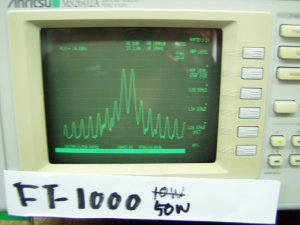

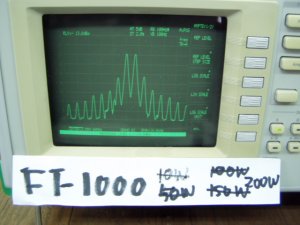

10W時、IMD-35dB

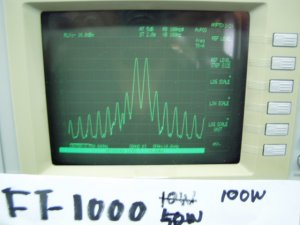

50W/-30dB
100W/-30dB

150W/-25dB
200W/-23dB


終段がMRF422/TRの為かIMDがOutが増えると悪くなる

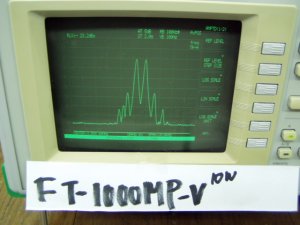

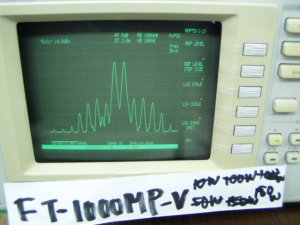

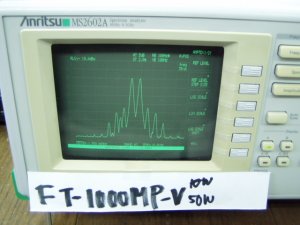

FT-1000MP/MK-VエキサイターのIMD(ノーマル)

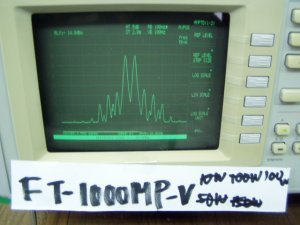

10W/-35dB
50W/-35dB
100W/-35dB

150W/-32dB
180W/-32dB


流石最新のRIG終段が、BLF147/FETの為でしょうか規格通りの-31dB以下に収まっています。

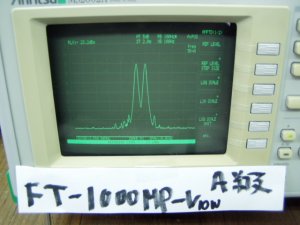

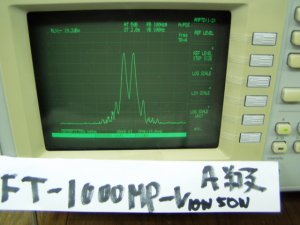

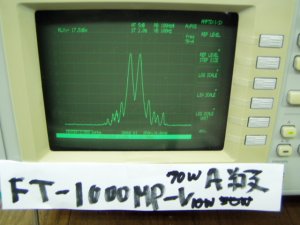

FT-1000MP/MK-VエキサイターのIMD(A級動作)

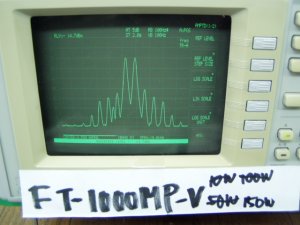

10W/-55dB
50W/-48dB
70W/-48dB

素晴らしいの一言です、但しアイドリング電流を10A程度流している。

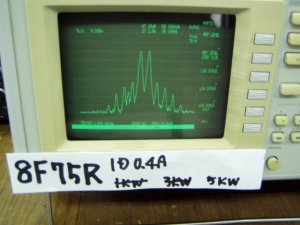

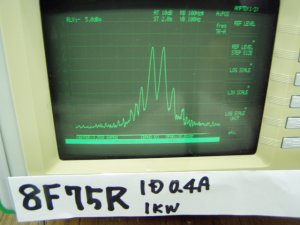

8F75R(ID=アイドリング電流0.4A)/AmpとFT-1000MP/MK-V(ノーマル)
1KW/-35dB
3KW/-31dB
5KW/-32dB

感じとしてエキサイターのままのIMD

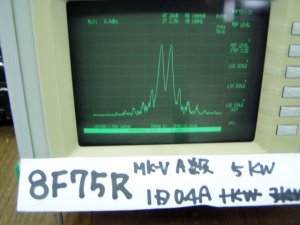

8F75R(ID=アイドリング電流0.4A)/AmpとFT-1000MP/MK-V(A級動作)

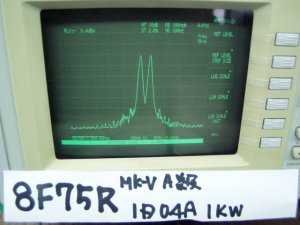

1KW/--50dB

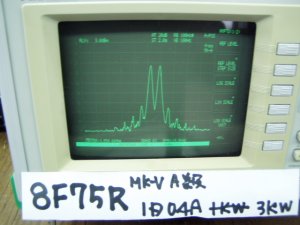

3KW/-45dB
5KW/-42dB

これでAmp本来のIMDの測定ができた感じです-40dBでしょうか

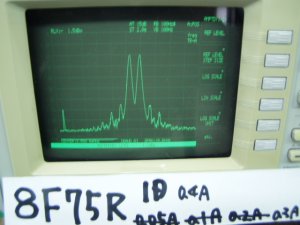

8F75R(IDの違いでのIMD測定)/AmpとFT-1000MP/MK-V(A級動作)

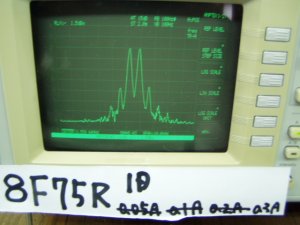

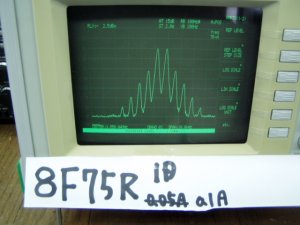

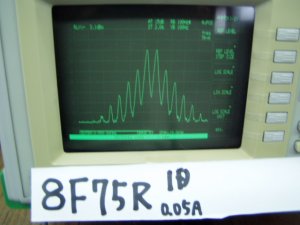

ID=アイドリング電流0.05A/-18dB
ID0.1A/-22dB

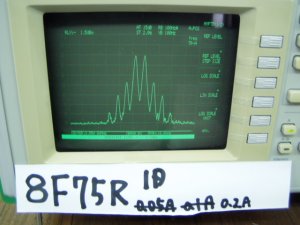

ID0.2A/-28dB

ID0.3A/-35dB

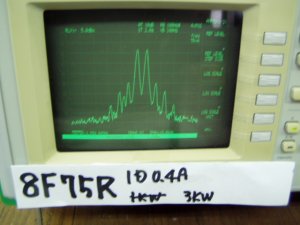

ID0.4A/-43dB


何故かIDを0.4A以上流しても、真空管の特性か改善されませんでした0.4A流せば充分です。

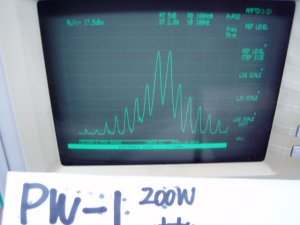

ICOM製、使用されているUserが多いPW-1とFT-1000MP/MK-V(A級動作)

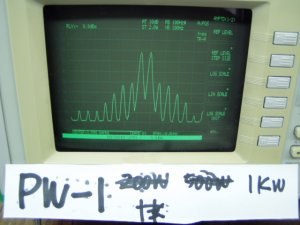

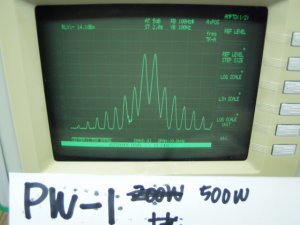

200W/-28dB
500W/-30dB
1KW/-30dB

メーカー発表規格の-30dBでした、1KWでもIMDの劣化がないとは流石です、MRF150/FETは性能がよいです。


IMDは、真空管が持つ特性で決まります、アイドリング電流を規定値まで流せば誰が製作しても同じような結果がでます、但しエキサイターのIMDを
考えた場合(A級動作を除く)Ampとしては、-30dBもあれば充分と思います、PW-1が良い例です、アイドリング電流をいたずらに流し、能率を悪くして
IMDを向上しても耐久性の為にコストUp、コストパフォーマンスからこの辺りに妥協点が見つかります、ICOMさんは、よく考えていますね。

8F75R/JRC、IMDの良い真空管です、注目は規格表によりますとアイドリング電流0.6AでIMD3次歪-44dB、5次歪-47dBとアマチュア的にも大変使い
勝手の良い真空管です。

8F71R/JRC、高IMDがありますが、アイドリング電流1.6AでIMD3次歪-45dB、5次歪-53dBですが、アマチュア的に考えてアイドリング電流1.6Aは、
大変な数字です。

参考までに各真空管の規格です、4CXはID私の規格表にはありませんでした

アイドリング電流Plate.VoltagePlate.CurrentIMD3次歪IMD5次歪Out
8F71R1.6A7KV2.4A-45dB-53dB11KW
8F75R0.6A5.5KV1.3A-44dB-47dB5.5KW
4CX-10000D
7.5KV3.3A-30dB-36dB15.9KW
4CX-5000R
7.5KV1.9A-30dB-38dB10KW
4CX-250R
2KV0.25A-25dB-30dB300W

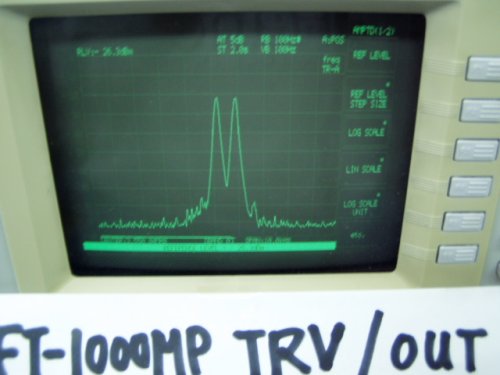

FT-1000MP/MK-V、トランスバーター用出力IMD
IMD-55dB以上これはFBです

参考までに、ここからOutを取り出し、高IMDのAmpを製作すれば理想的なシステムが完成します。
