おなじみHenry高周波電源をプリセット7-28MHzに改造しました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2008Feb13

　マルチ化は、、筐体の大きさや手持ち部品など制約がありますので、7-28MHzになりました、エキサイターがYaesuFT-1021X
を使用するので、Band.Dataを利用して、クイックQSYを目指しています、使い勝手はPW-1並みでOutは3倍以上でしょうか。

　Plate電圧が、負荷時4KV程度と低く、200W機でも4KW弱です、私のFT-1021Xは何故か250W、Outしますので、
Bandによっては、4.5KW迄確認できました。

　3CX-3000A7を使用していますのでGG動作です、入力回路が魔法のマッチングが使用できず、完全に追い込むには
各バンド（WARC含んで7Band）入力同調回路が必要です、今回手抜き工事を行いました、7MHzは単独ですが、10/14、
18/21、24/28、は2Bandで1つの入力同調回路で行っています、それでも各BandSWRが1.5以下で、エキサイターの
Antチューナーのお世話になることなく、フルドライブできます。

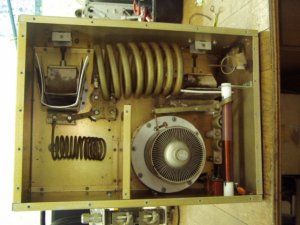

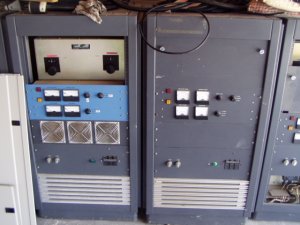

おなじみHenry社の高周波電源3KW	オリジナルのRFデッキ	全て取り外し

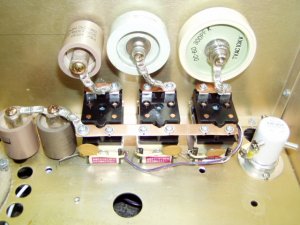

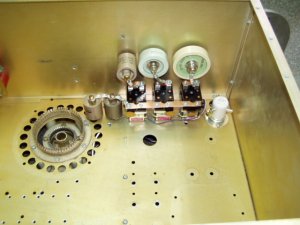

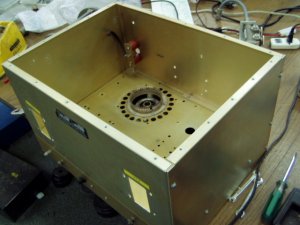

裏もこのように取り外しました	Loadコンデンサー群	バキュームRLは、RFPARTS製

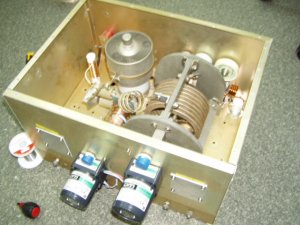

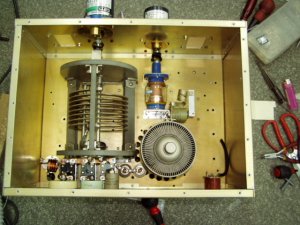

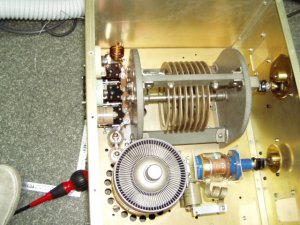

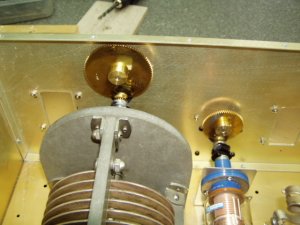

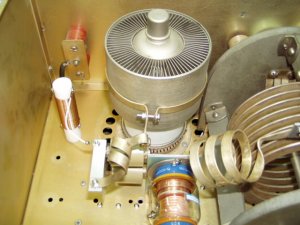

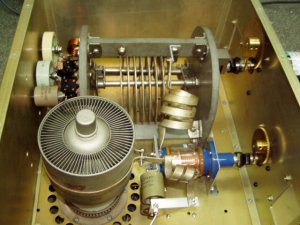

バリLは6μHで7MHz迄カバーします	VVCは5-100PF/10KV	ポテンション用のギヤメカ

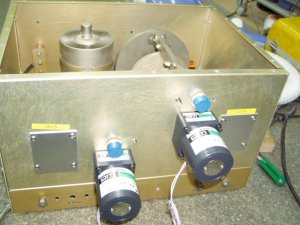

サーボモーター外に飛び出ています	気持ちだけのπL	元付いているダイヤル部に蓋をしています

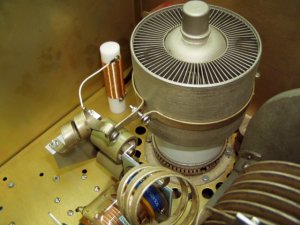

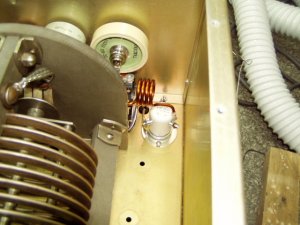

PLATE.RFC交換しています	カップリングは、元から付いている200PF.2個	28MHzコイルは5KCのモノ

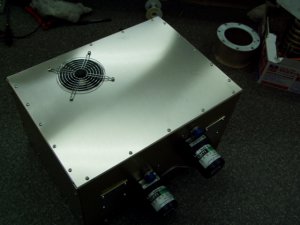

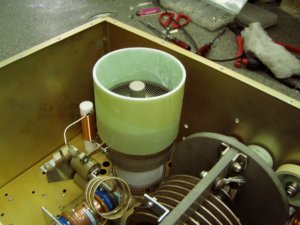

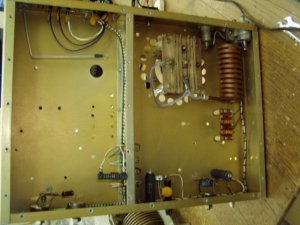

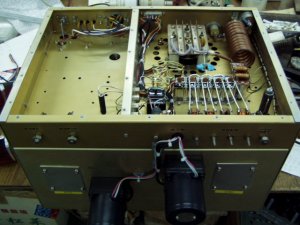

ガラエポチムニーに交換	天板も密閉型に変更	完成した底部

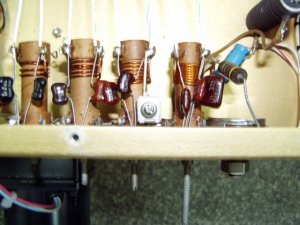

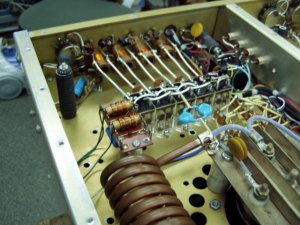

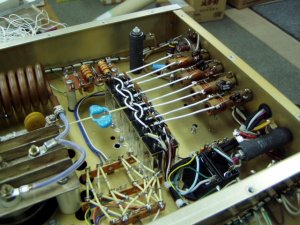

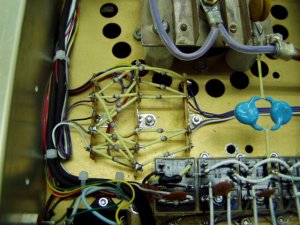

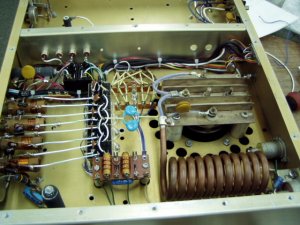

ヒーターRFCは元のままです	今回も苦労した入力同調回路	ダイオードマトリクスで、Band切替

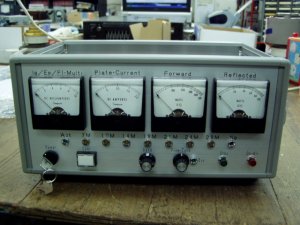

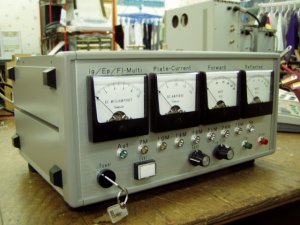

配線が長く過去のDataとは違った入力定数	コントローラーです	メーター類は、オリジナルから移植しました

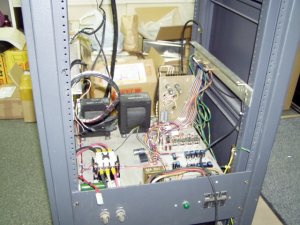

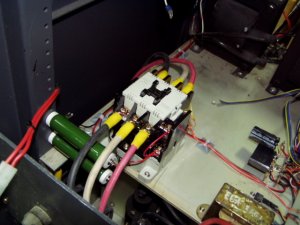

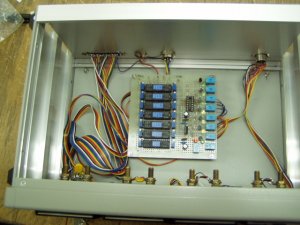

プリセットポテンションとBand.Data基板	電源部も大幅に改造しました	コントローラから電源が切れるようにマグネット

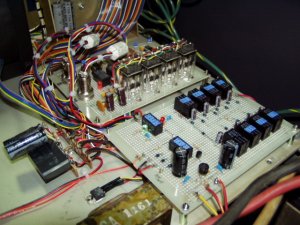

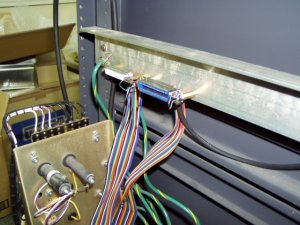

サーボAmp基板と送信停止基板	25PはRFデッキ、36Pはコントローラー	元付いていたメーター部分にアルミ蓋

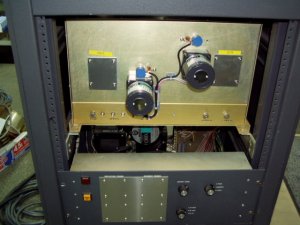

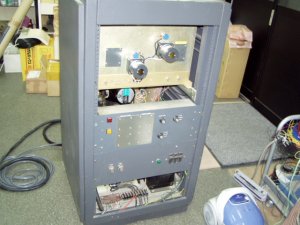

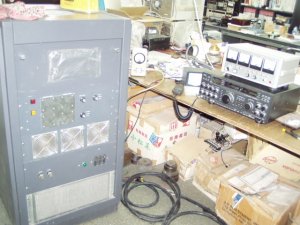

出っ張り部分も、ケースに収まりました	7Band使える入力同調回路	外観は至って普通です
