GU-74B、3.5-28MHzプリセットAmpの製作です
2004.Sep.30
今回、得意の？GU-74Bを2本使用した、プリセットAmpです、今回小型化のためサーボモーターをDCモーターに変更して
チャレンジしました、この点に思わぬトラブルが発生しました、今まではACモーターでしたので、正転逆転をリレーを使用して
切り替えていましたが、今回DCですので、Op.Ampの出力をTRで直接ドライブしました、何も付けていない無負荷の回転では
全く問題はないのですが、負荷を付けトルクが掛かる状態では、比較電圧の差少ない場合、直接制御電圧も低くなり、モーター
に掛かる電圧が低くなるとトルクが少なくなり、思ったところで止まりません、サーボ感度を上げると、誤動作状態が続き上手く
行きません。
そこで、結局最終的にモーターに掛かる電圧を、リレーで駆動して、回転時には+12Vでストップ時には0Vに、白黒ハッキリ
した制御電圧にしました、結局ACモーターを、ドライブする時と同じ方法になりました、DCモーターを使用した意味は、小型化
になっただけでした。
今回のAmpは、電源部、RF部とセパレートになっています、Out3KW目標ですので、ケースの形状からして一体化は諦めま
した、寸法は共に、W430*D450*H222となっています、電源部は内部的にかなり余裕がありますが、二段重ねの事を考えると
同じモノの方がよいと判断しました。
この球を殆ど最大で使用するため、Plate電圧は負荷時に3KVキープ、SG電圧は350Vと最大規格で使用しています、
SG電圧は低めの方が、最大Outを出すには有利とされていますが、実際ではSG電圧が低いと最大Plate電流が少なく
Plate入力が入りません、スペックは、In.Zp50Ωで設計して、In70Wで、CW3KW確認しています、SSB．PEPでは、3KW軽
く越えています、タンク回路のバリLは、Henry5KC用のモノで、低いBandでは、3KWは余裕の耐久性です、勿論Plate
VVCは、400PF.10KVと充分です、問題は真空管の耐久性ですが、GU-74Bを2mAmpで良く使用しますが、ヘビーな使用
で２年間全く劣化を感じさせません、3CX-800A7では、毎年交換するくらいの酷な使い方です。
もし交換となっても、3CX-800A7、60.000円以上に対して、GU-74B、10.000円程度この差は大きいです。
 |  |  |

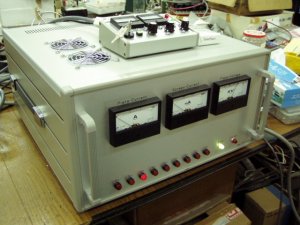

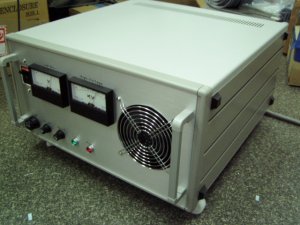

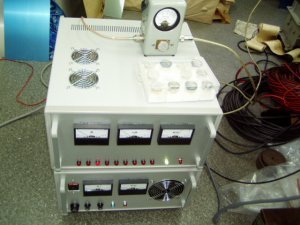

二段重ね状態のセパレートAmp | RFアンプ部 | 電源部、此方の方が格好良いと言われました |
 |  |  |

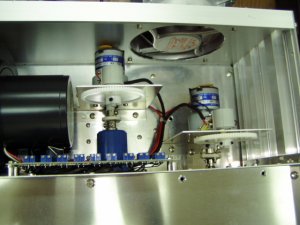

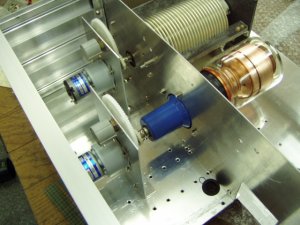

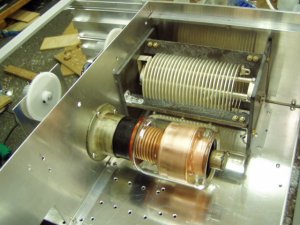

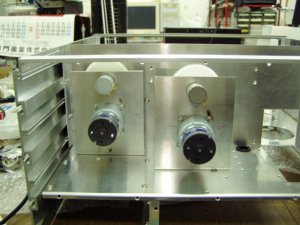

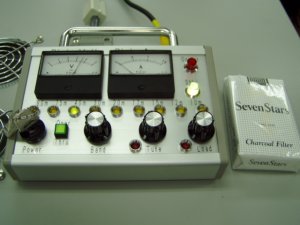

| 大変小型の、コントローラー、毎回違う | 2WクラスのDCモーター、ツカサ電工製 | 5KC用バリLと400PF.10KV |
 |  |  |

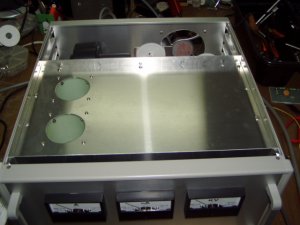

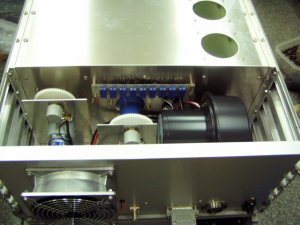

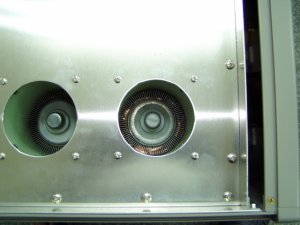

この部分にスペースが必要 | 結構びっしり詰まりました | 上から覗いてみました |
 |  |  |

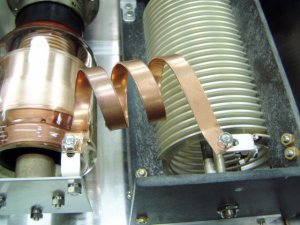

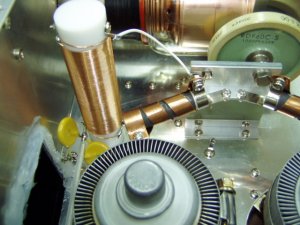

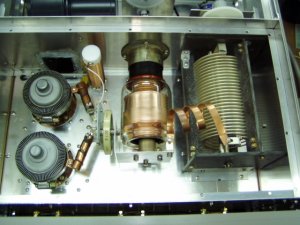

配線の終わったタンク回路 | パラ止め無誘導20W | RFC3.5MHzですから、こんなモノ |
 |  |  |

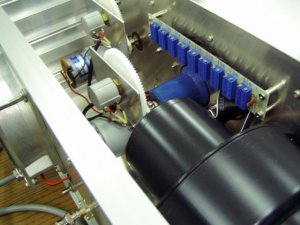

チョット短いが、28MHz用かな | 青いのが各Band、ポテンションメータ | 各位置関係 |
 |  |  |

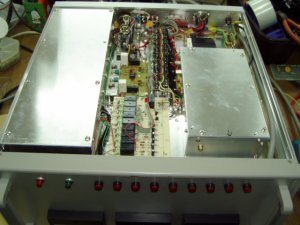

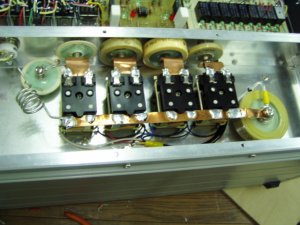

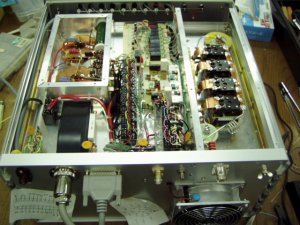

上から見た全体図 | リレーばっかりですね | Load切替部 |
 |  |  |

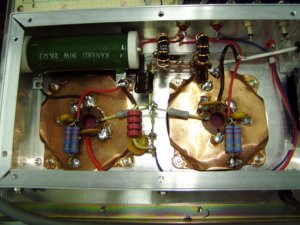

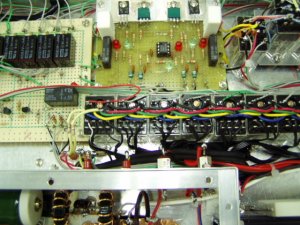

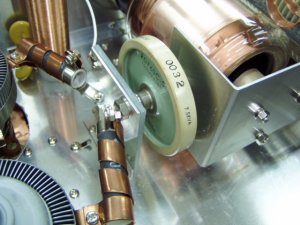

SGブリーダー2KΩ | サーボAmp基板 | シールドケースをかぶせた状態 |
 |  |  |

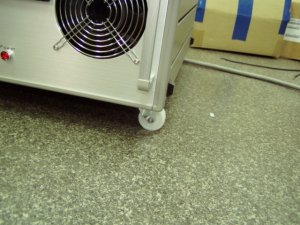

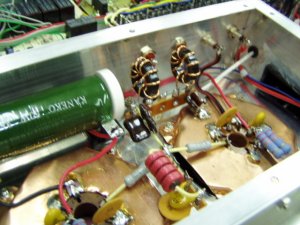

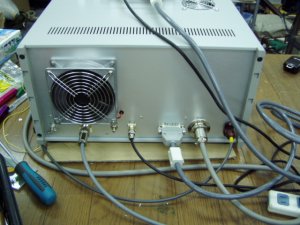

入力回路T80-10です | RF部の背面です | 電源部には、キャスター付き |
 |  |  |

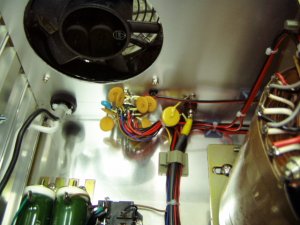

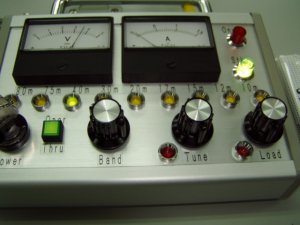

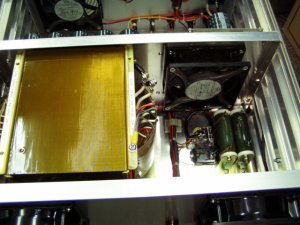

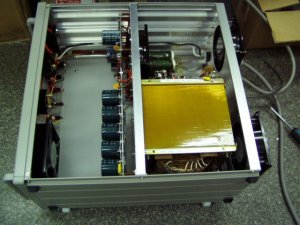

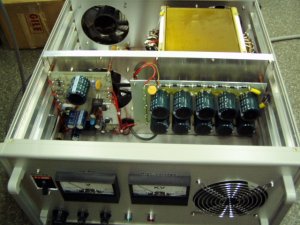

新型コントローラ、クローズアップ | 電源部の内部 | ファンは、全部で4個使用 |
 |  |  |

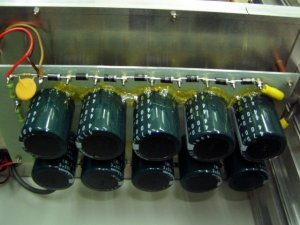

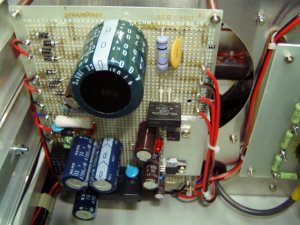

SG.CG等の電源制御基板 | 高圧整流、平滑基板 | コネクターの回りパスコンだらけ |
 |  |  |

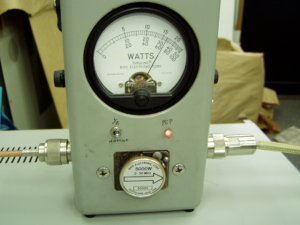

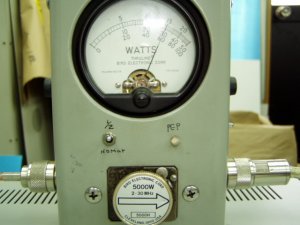

結構余裕ありますね | CWキャリアー | SSB.PEP良くできました |
