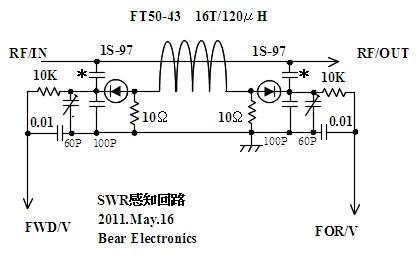

FWD/REF、SWR計の心臓部である感知回路の研究です。

　最近はHi.PowerのSWR計がなく、久しぶりに新しい分野での研究を行いました、Hi.Powerでの故障は、
通過電力のピックアップ部分での結合コンデンサー焼損が殆どです、今回耐圧を確保するために、両面基板
を用いてCを構成しました、Hi.Power仕様ですので、感度は低くても内部でのSWRの乱れを少なくする事が、
メインテーマになります、周波数特性も160m迄誤差なく測定できることも重点に置いています、メーターは
100μAを使用していますが、最低測定電力は50Wと感度も充分に？低くなっています。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2011.Nov.08

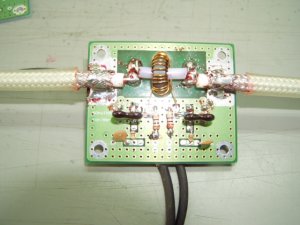

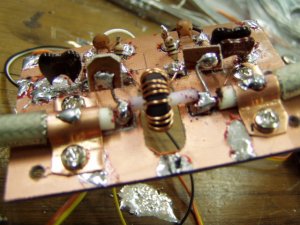

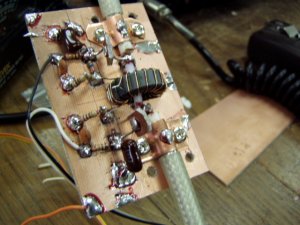

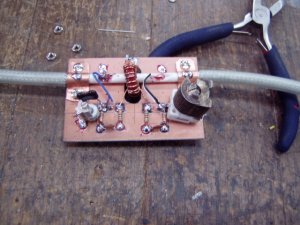

最初はピックアップ平行ビニール線で構成	コアや巻き方も色々研究しました	C結合は両面基板を切って製作

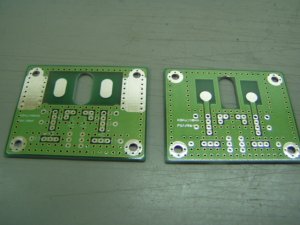

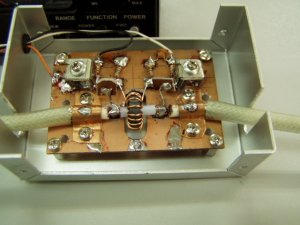

ケースに入れて見通しが立ちました	思い切って基板化にしました、C結合に注目	中心はテフロンパイプに1.6mm

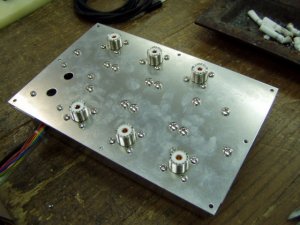

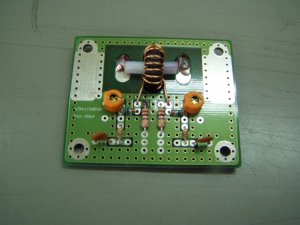

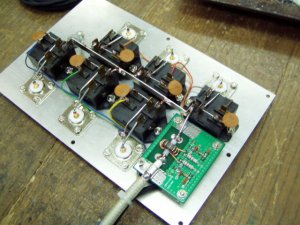

満足した特性になりました	入手困難のG4F-1123Tを使用して切替器	感知部と切替部の接続

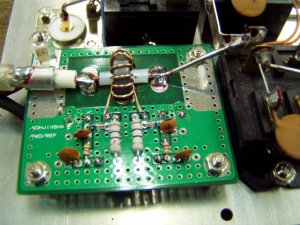

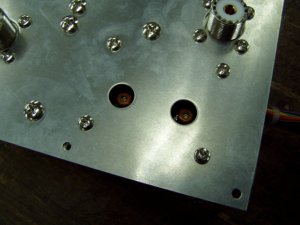

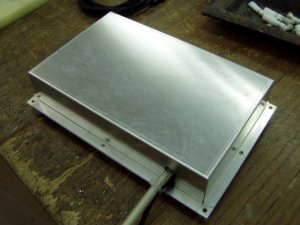

シールドケースを被せて完成	コネクターは拘りのテフロン製	トリマは基板の裏、ヌル調整用穴
