Ant直下の切替器の製作です
                                                               2005.Mar.08
 Ant直下4回路切替です、MFJなどで市販されているモノもありますが、信頼性のあるモノ?の
製作を依頼されました。

 主要部品の、切替RLですが、オムロン製でG4F-11123Tの品番です、これは主にDCコンバター
等の電源SWとして良く使用されています、構造的には端子引き出しににリード線など用いていなく
インダクタンス分が大変少なく、RF対して好条件です、当社の一部のAmpでは内蔵のAnt切替に
使用しています、接点容量も20A以上と十分で、5KWクラスのAmpでも今のところ、トラブルは発生
していません。

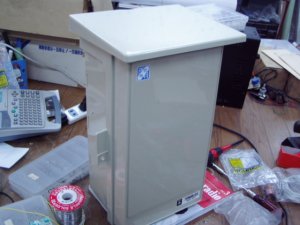

未来工業ウオルボックス377*234*180

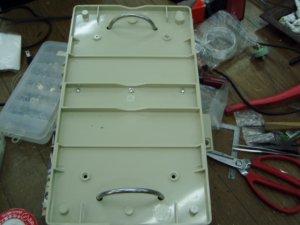

背面には、パイプ取付Uボルト

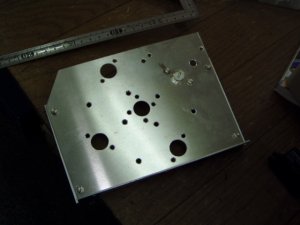

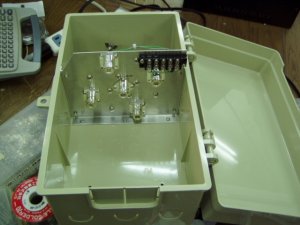

メインシャーシ

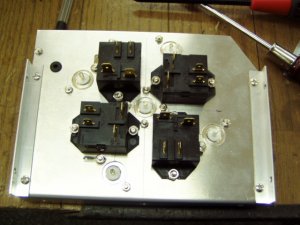

RLと、N型コネクター最短になるよう取付

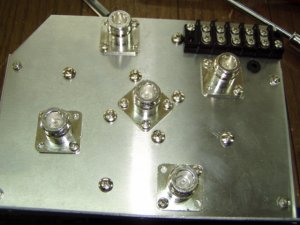

端子板は、リモコンとの連絡線用

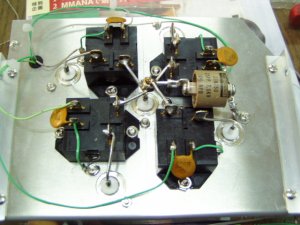

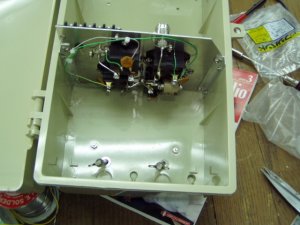

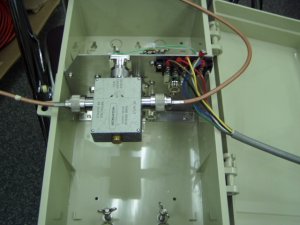

RLとコネクター最短距離になるように考え、配線
ボックスにシッカリ固定しました
この箱底が4mmほど狭くなっている

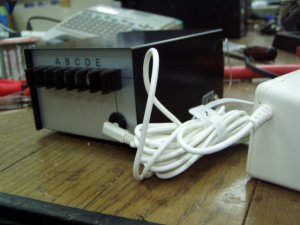

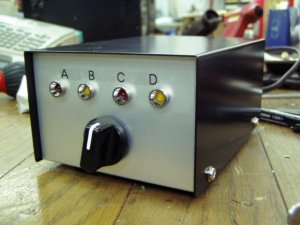

シャックに置く切替部
電源はDC12V、ACアダプター使用

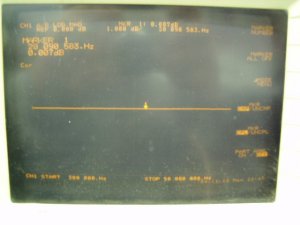

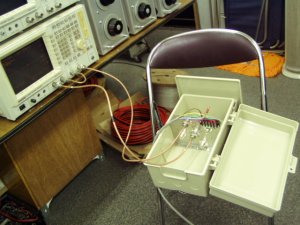

ネットアナで、通過ロス測定
何と28MHzでロス0.007dBだぜ

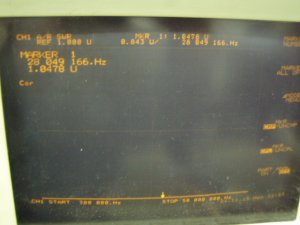

リターンロス測定
これも28MHzでSWR1.047、FB〜

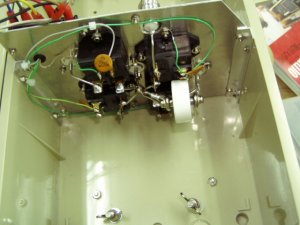

最終的に補正コンデンサー5PF

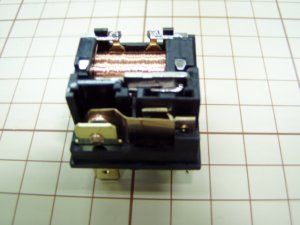

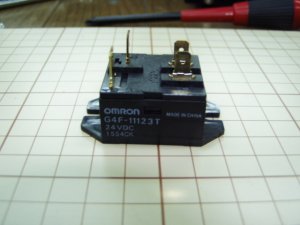

これがお気に入りのRL
RFに対して理想的な、構造

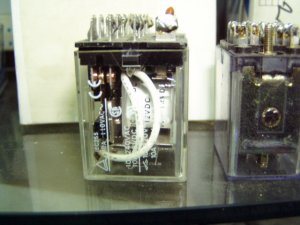

LY-4リード線が長すぎるBFねぇ〜
