8F76Rを使用して、1.8-3.8MHz基本的Ampの製作です。

 特別変わったことはありませんが、今回もタンクコイルを高圧大容量RLで、1.8/3.5Mを切り替えて
います、入力回路は、直接50Ωで受けています、ドライブ150W程度でMax.Powerです。
                                                     2009.Jul.29

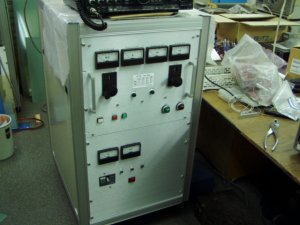

完成した8F76R/Amp

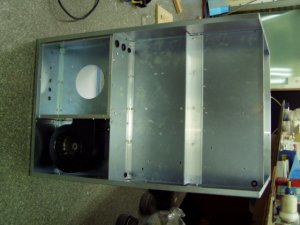

いつものシャーシ加工から始まります

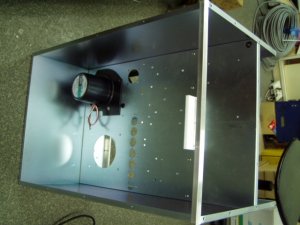

最初にファンを付けてみました

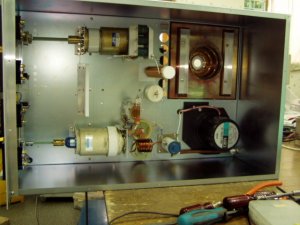

RF部、部品取付完了

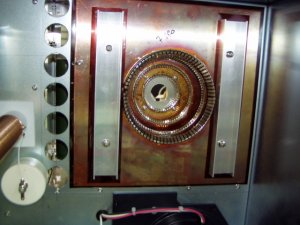

自作のソケットです
Load側、Ant切替RLは、RF-10B使用

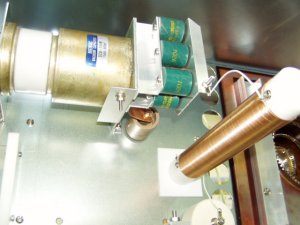

Plate側500PFVVC、パスコン650PF5個

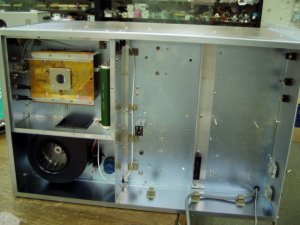

RFデッキ裏も部品取付開始

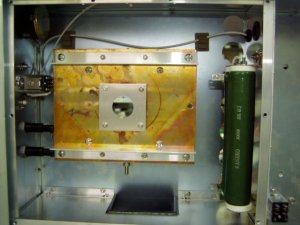

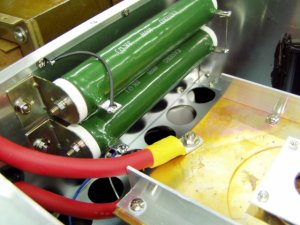

SGブリーダーは3K/100wが2個直列

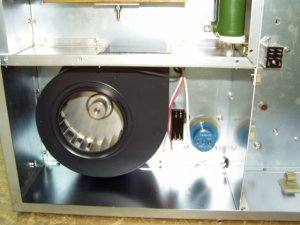

ファンとファイナルBOXの位置関係

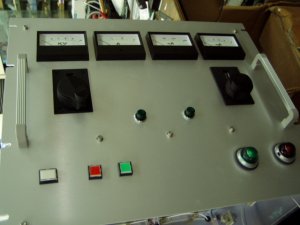

全面パネル取付

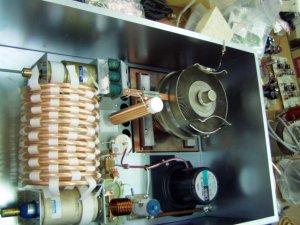

大きなタンクコイル挿入

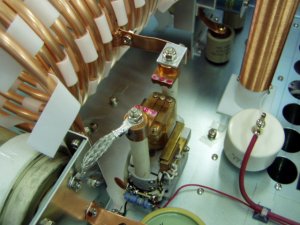

タンクコイル切替RL

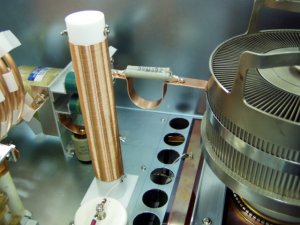

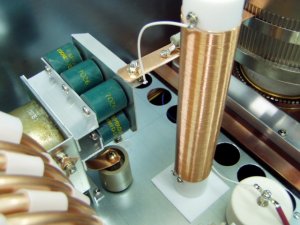

30mmテフロン棒にRFC巻きました
πLのつもりです

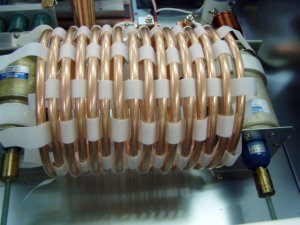

ブレても、ショートしないタンクコイル

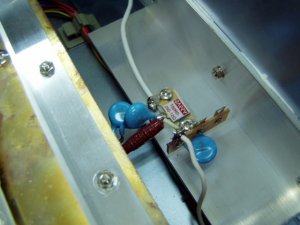

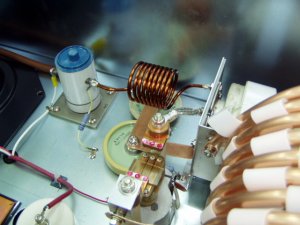

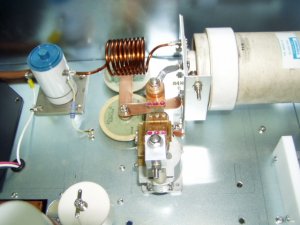

小型軽量化のパラ止め
完成が近いです

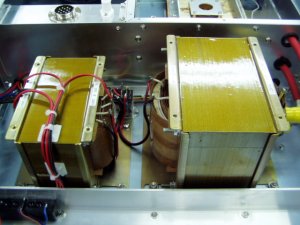

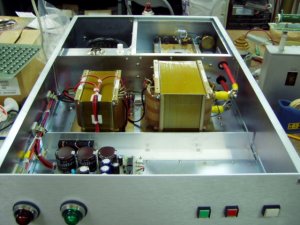

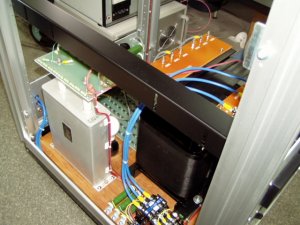

左制御用トランス、右ヒータートランス

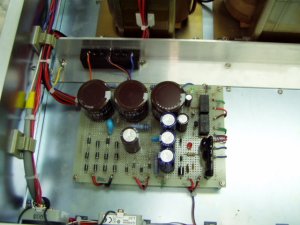

制御用基板

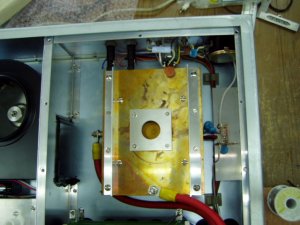

ファイナルBOXの中身です
50Ω/250W無誘導直に受けています
22SQでヒーター接続

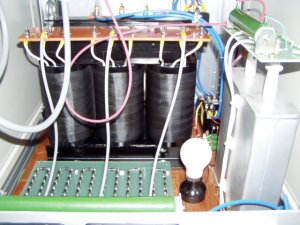

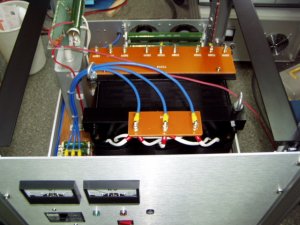

高圧トランスは3相12KVAです
オイルコンは、4μF/15KVDCです

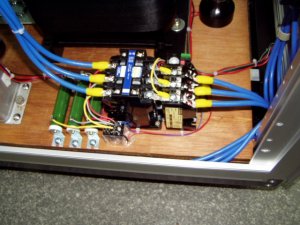

ステップスタートとMG.SW
結露防止の電球内蔵
