8F76Rを軽く使用して、1.8-14MHzプリセットAmpの製作です。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2007DEC30

　今回初めて8F76Rを使用して、Amp製作に入りました、Data表では、陽極損失1.5KWと4CX-15000A並みです、ヒーターが7.5V/120A、
CG、Biasが-120Vと大変使いやすい4局管です、-120VBias電圧ですので、200Wドライブで50ΩIn.Zpが50Ω設計でき、入力回路も
魔法のマッチングでオールバンド使用できます（反射殆どありません）。

　後期国産の真空管は、全てBiasが浅く大変使用しやすくできています、このあたりの理屈がAmp製作での重要ポイントになります、
4CX-5000R/10000D/15000AなどはBiasが深く、In.Zpを高く設計しないとドライブ電力が大きくなります、高くするればマッチング
に苦労するし、帯域も狭くなります。

　今回プリセットにした理由は、バリLが大型で（JRC8KW送信機用？）カウンターダイヤルの取り付けなど、パネルデザインに
問題があり、プリセットにした単純な理由になっています、ケースが決まっていますので、実際部品を並べるといつも苦労します。

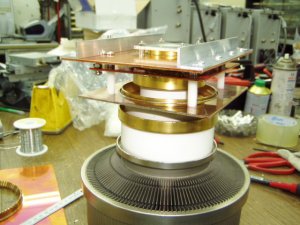

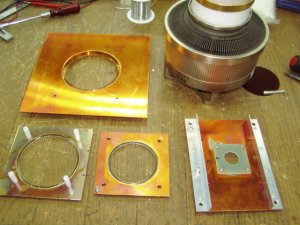

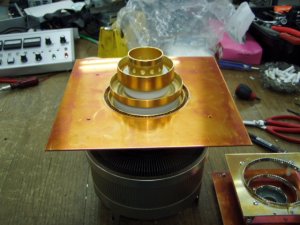

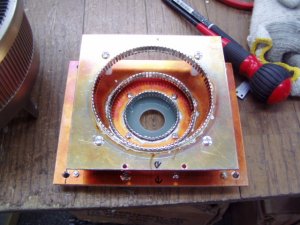

　ソケットは、純正品は大変大型ですので自作しました、最近自作もなれましたので苦労の内にないっていません、SGパスコンは
いつものカプトンシートで、10000PFと大変FBです直径が230mmとなっています。

　今回コントローラーに、SG電流計とSSB/CW切替を付けてみました、SSB/CWの切替は、単純にCG、Bias電圧切替です、同じ
ドライブでSSBの60%Outになるように設定しました、アイドリング電流がSSB0.5Aに対して0.15A程度です。

　動作状況ですが、4CX-5000Rと殆どEP、SG電圧は同じです、負荷時EP7.3KV、SG電圧1,080V、CG電圧-120Vで、アイドリング
電流は、0.5A程度です、今回真空管を8本テストしましたが多少ばらつきがありました、In.Zp/50Ωで設計しています、ドライブ電力は
200W弱で、CGを流すところまで行きます、楽に10KWOutしますIpは2.2A、SGがブリーダー電流プラス50-70mA程度です、予想の
範囲の動作状況です。

　8本中古球をテストしました、4本は殆ど同じでCGを流す前に、10KWOutします、残りは8-9KW程度で、SGを上げると（140V）と
10KW出るモノとでないモノがありました、エミゲンでしょうか、EPを上げると10KW問題はないかと思いますが、同じ条件でテストする
事に価値があります、気がついたのですが、エミゲンと思われる球は、全てCGに直流電流が流れ込みます（1mA以下）。

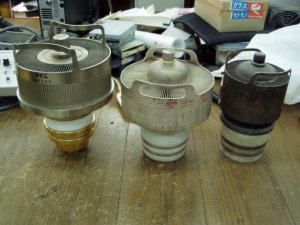

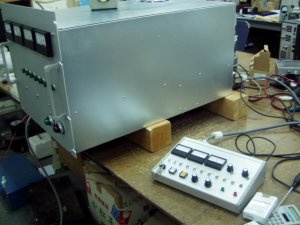

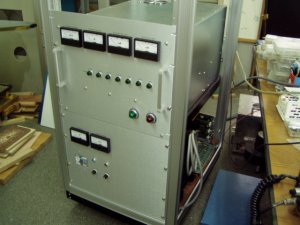

完成した8F76R、1.8-14MHzプリセットAmp	8F76R、4CX-10000D、4CX-5000R	ソケット製作も手慣れてきました
上からCg,Fl,Fl	挿入してみました	しっくり入ってますね

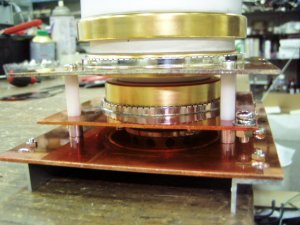

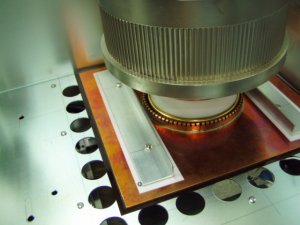

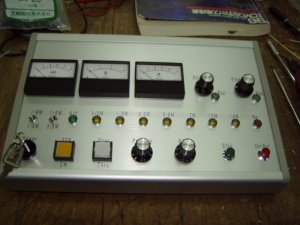

SGソケット、カプトンを敷いて10000PF	Newバージョンのコントローラー	左がBandメモリー基板

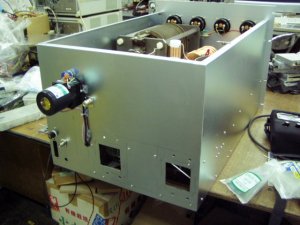

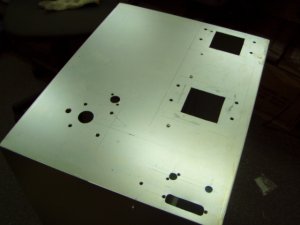

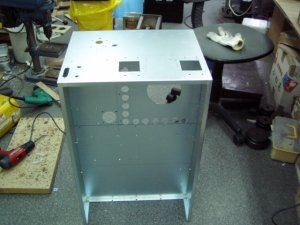

嫌なシャーシ加工	四角い穴がファンモーター用	部品を取り付けてゆきます

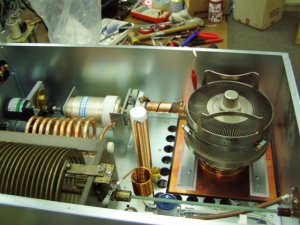

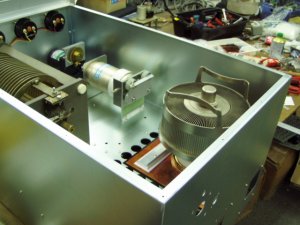

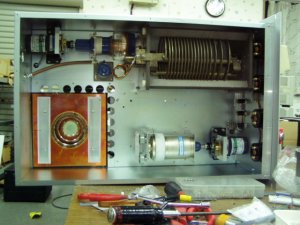

VVCもバリLも位置が決まりました	真空管大きいなー	シャシ-との間にカプトンシート

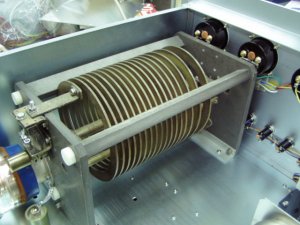

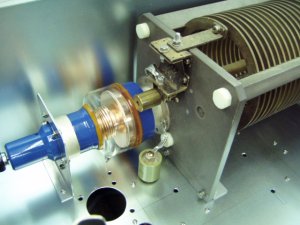

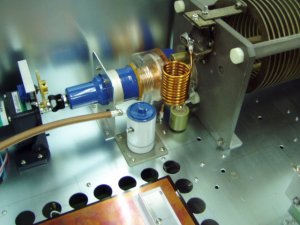

Load.VVC、2750PFヤフオクです	JRC8KWバリL実測24μHでした	Plate.Tune.VVC、500PF

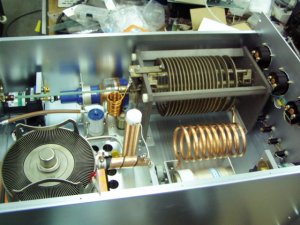

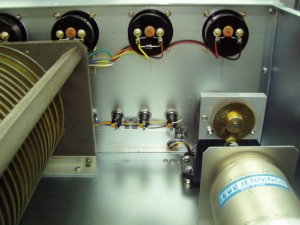

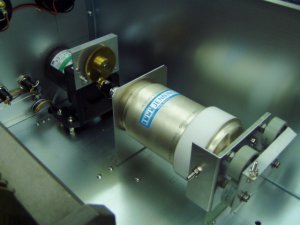

メータの裏側	VVCとサーボモーターの接続	πLかな

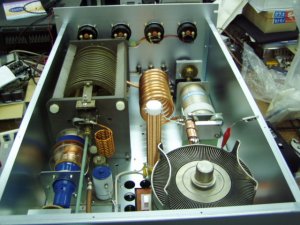

この様にぎりぎりでソケット取り付け	全体の部品配置	飛び出しているのがバリL用サーボモーター

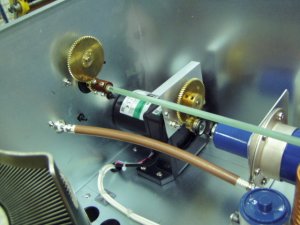

殆ど品取り付け済み	バリLとの延長シャフトには、ガラエポ棒使用	バキュームRLは、RF-10B使用

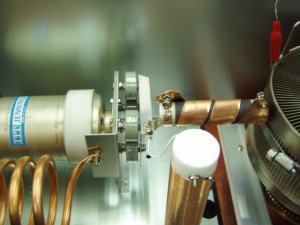

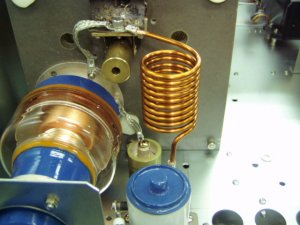

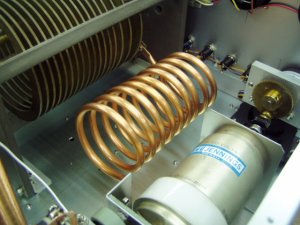

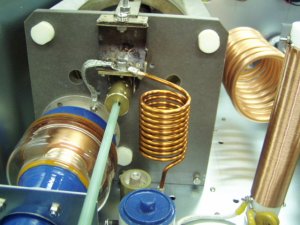

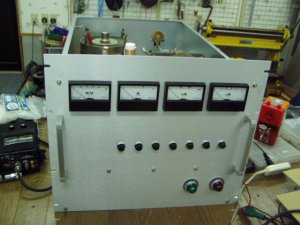

14MH用タンクコイル	パネルも完璧にできました	カップリングは、1000PF/12KV、4個

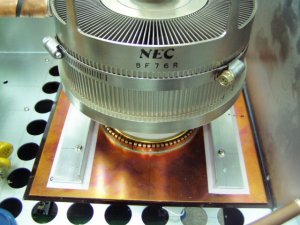

NEC/8F76Rです	どこかで見たような写真	バリL用サーボモータは、部屋の外

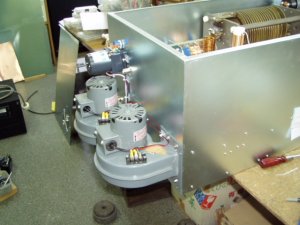

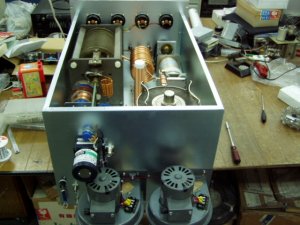

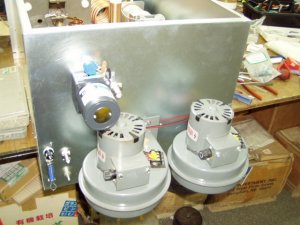

5KC用ファを2個取り付けました	コネクター類もぎりぎりで取り付け	後ろから全体の眺め

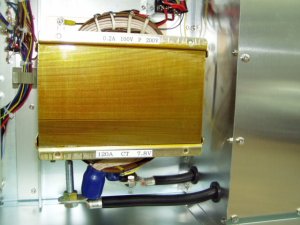

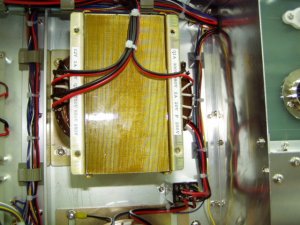

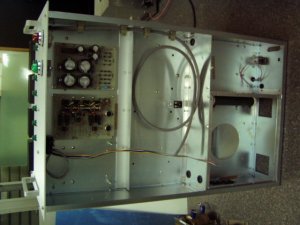

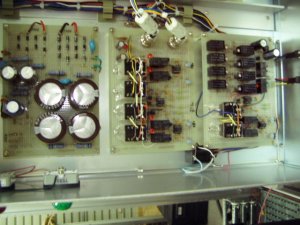

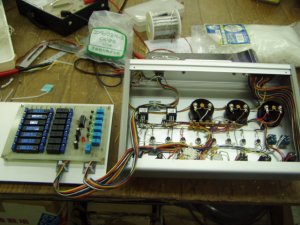

裏の配線終わりました	低圧制御基板、サーボAmp、送信停止回路	ヒータートランス

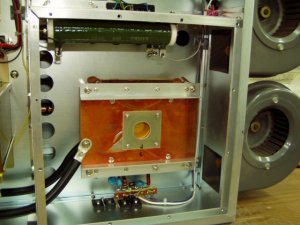

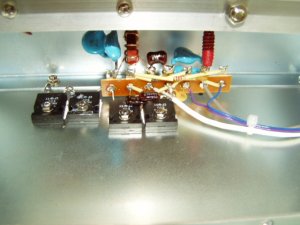

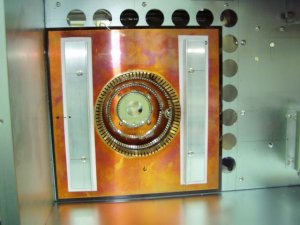

制御用トランス	ソケットの裏側です	50Ω/50W抵抗4個で50Ω200Wに合成

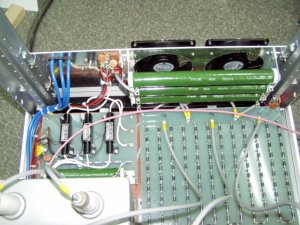

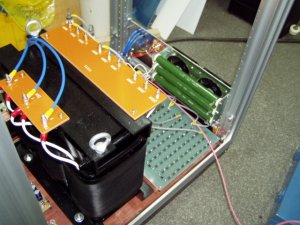

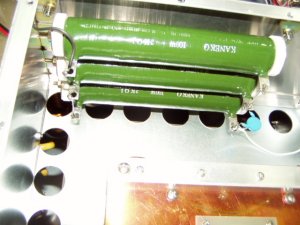

SGブリーダー抵抗2K、3個で6KΩ	3相になると、台に余裕なし	トランス、整流基板、高圧ブリーダー抵抗

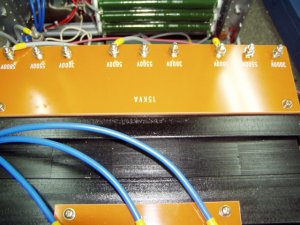

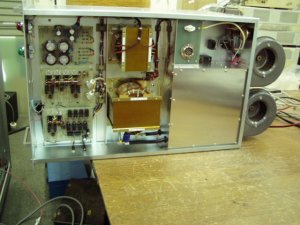

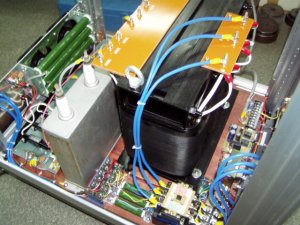

高圧ブリーダー抵抗は100K、3本300KΩ	魂挿入中です	3相15KVAトランス、大型です
