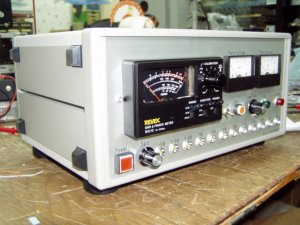

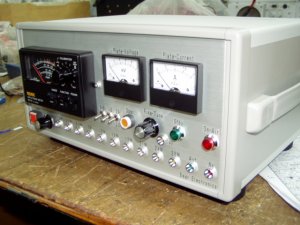

完成した8F75Rプリセット1.8-28MHz | 今回コントローラから製作しました | W-510残り少なくなりました |
 |  |  |

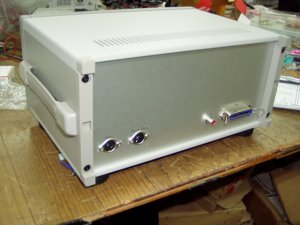

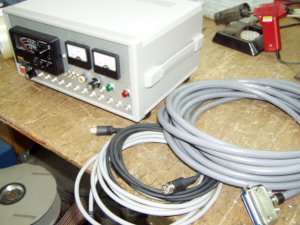

背面です、Icom.YaesuのACC | ケーブルは7mで製作 | コントローラーの内部です |
 |  |  |

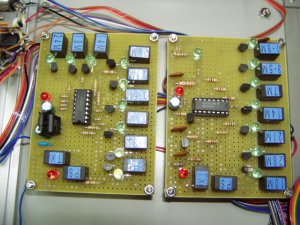

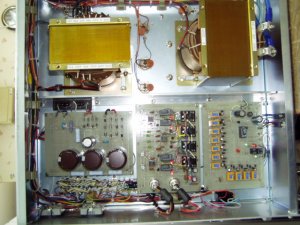

プリセット用ポテンション群 | 左Yaesu、右Icom、Band.Data基板 | RFデッキに部品を付けて行きます |
 |  |  |

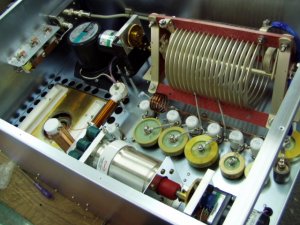

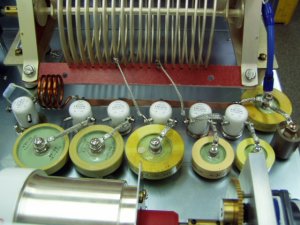

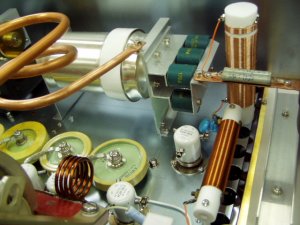

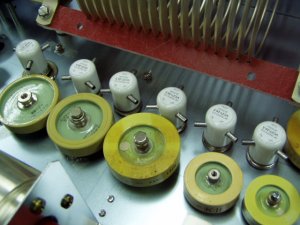

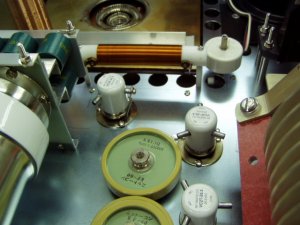

Load用コンデンサ群と切替RL | 横のRFCは1.8MHz延長コイル | Ant切替とRF感知回路 |
 |  |  |

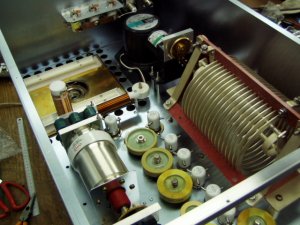

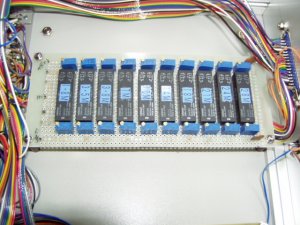

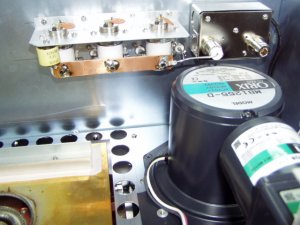

配線が進んでいます | 使用しないBandのバリLはRLでショート | 3.5MHz以上はRFに対してRLでショート |
 |  |  |

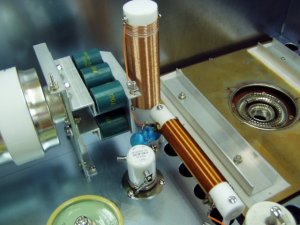

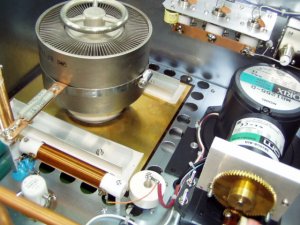

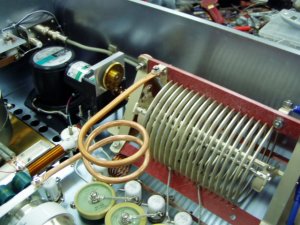

完成したRFデッキ | 28MHzタンクコイル | これが8F75Rです |
 |  |  |

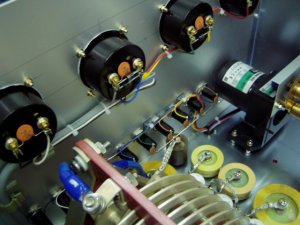

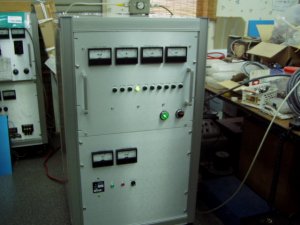

結構スペースに余裕ありません | メーター回りとBand表示ランプの裏 | 上蓋付けて完成 |
 |  |  |

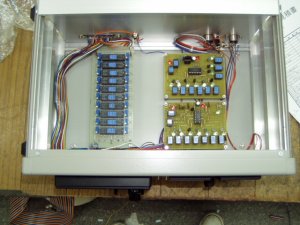

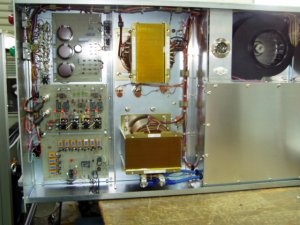

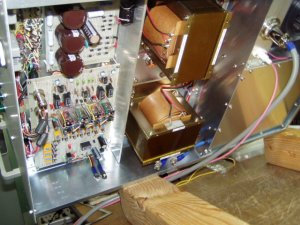

裏の部分の結構詰まっています | いつもの基板類とトランスの位置関係 | RFデッキのみ通電してチェック中 |
 |  |  |

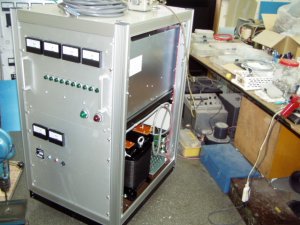

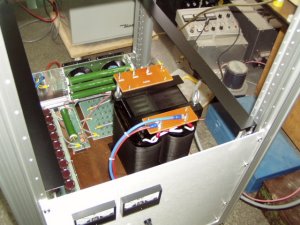

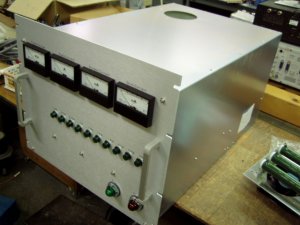

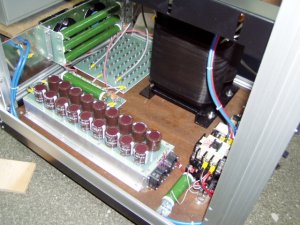

単相10KVAトランス | 平滑回路のコンデンサ群ファンで冷却 | RFデッキを納めて完成です |
