今回も8F71R/2階建てAmp1.8-28MHzの製作です

 前回と同じく1.8-14MHzと18-28MHzのRFデッキの2階建てです、前回との違いは、新品のバリL、NYの
cardwellcondenserから輸入しました、15Aの24μHです金額は$795です、納期が長くMailのレスポンスが
大変悪く、手に入れるまで相当時間が掛かりました。

 今回コントローラーには、Yaes、Icomどちらでも使用できるように、Band.Dataを2組内蔵しています、
2階建てコントローラーは、2台のエキサイターで使用できるように設計しました。

                                                    2008Aug05

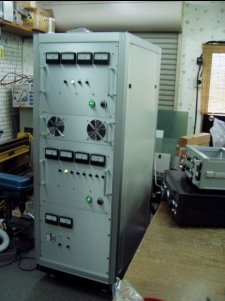

完成した8F71R/2階建てAmp

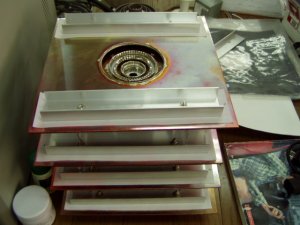

8F71R用ソケット

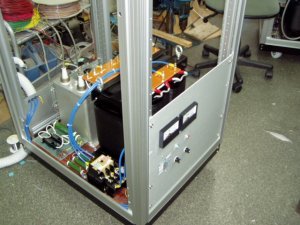

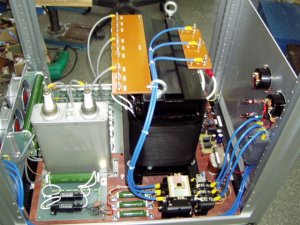

今回電源から製作しました

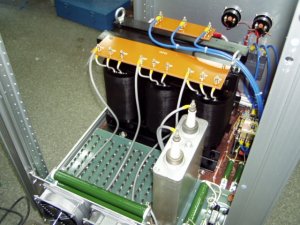

15KVA三相高圧トランス
落成検査用に3KVタップも付けました

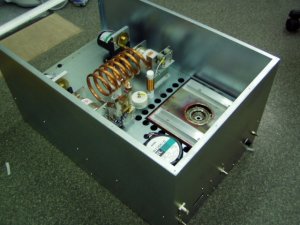

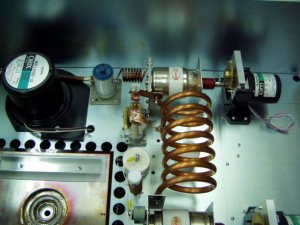

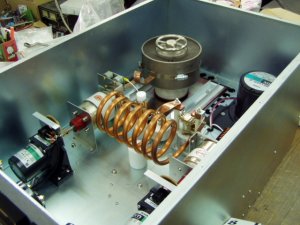

18-28MHzRFデッキの製作です
Plate60PF/20KV、Load800PF/3KV
高圧RLでBand切替

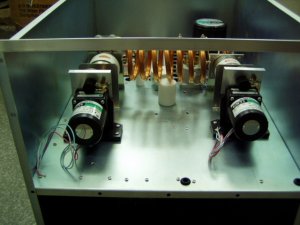

サーボモーター

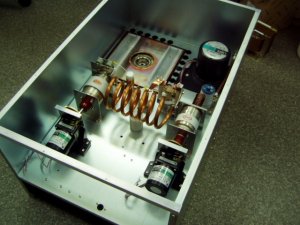

完成しました
1.8-14MHzRFデッキ製作です

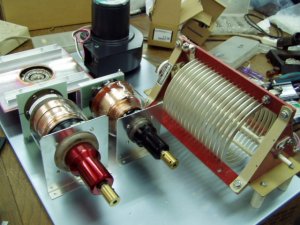

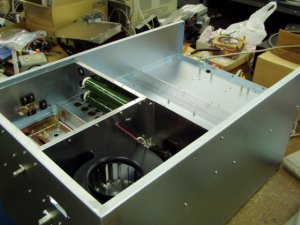

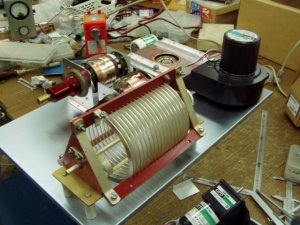

部品を並べ思案中
裏も少しずつ部品を付けて行きます

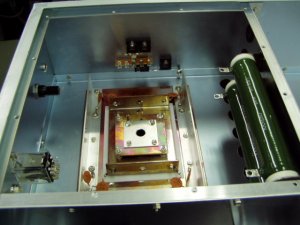

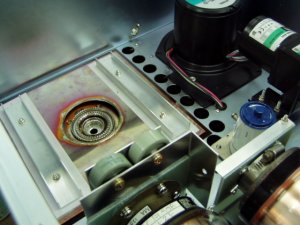

オリジナルソケット取り付けました

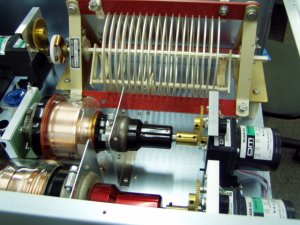

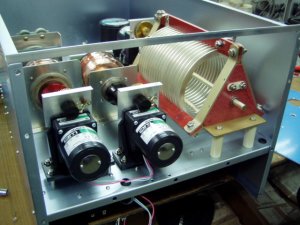

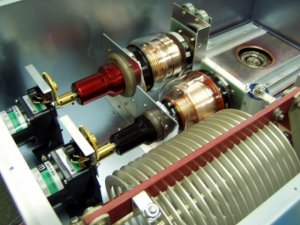

こんな感じでVVC、バリL取り付け
こんな感じで並んでいます
700PF/15KV、4000PF/3KV、24μH
カップリング1000PF/12KV、4個使用

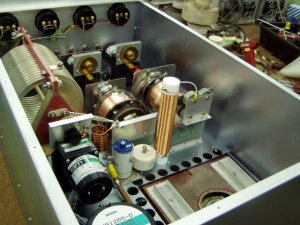

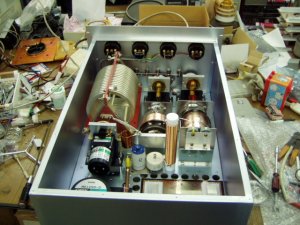

殆ど部品付けました

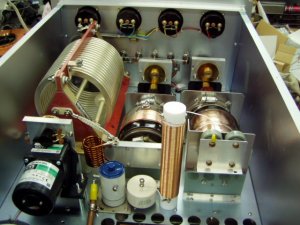

真後ろから

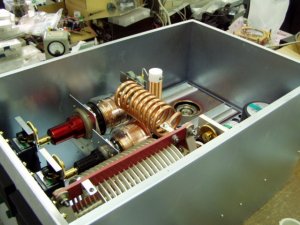

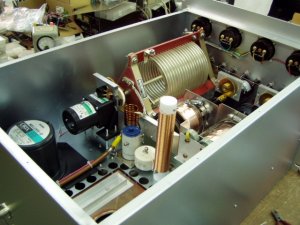

別な角度
πL?、RF-10B
PLATE.RFC

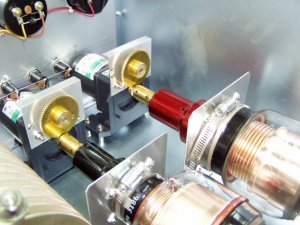

ギヤメカは、真鍮製

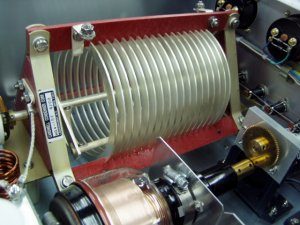

バリL$795、高い安い?

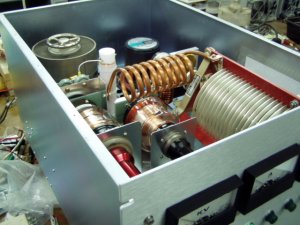

スペースに余裕無し

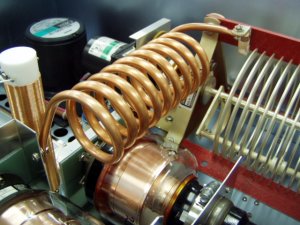

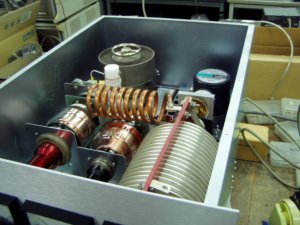

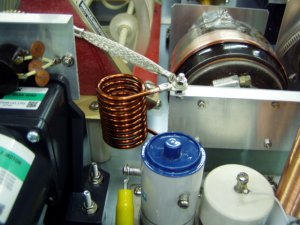

14MHzコイル付けました
8mm銅パイプ
真空管を挿入

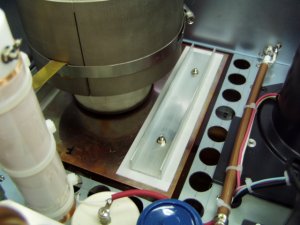

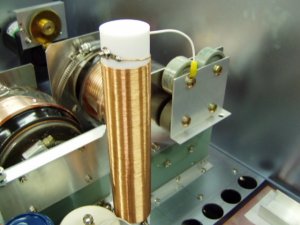

PLATE.RFCクリアランスの関係でテフロン
テフロンシートを巻いています
1.8-14MHz魔法のマッチング

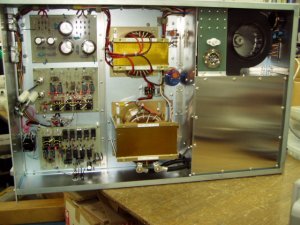

裏もぎっしりです

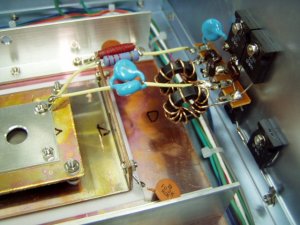

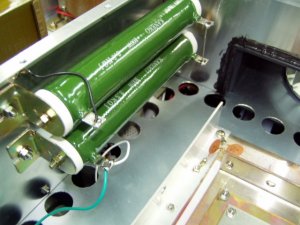

SG用ブリーダー抵抗

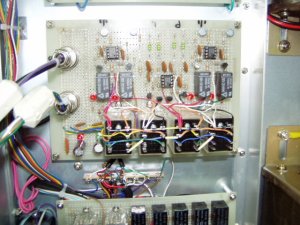

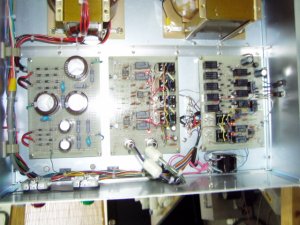

いろんな制御基板群

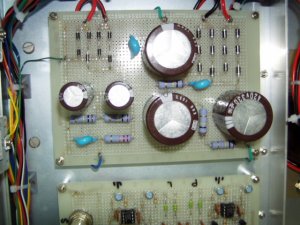

SG/CG電源基板
サーボAmp基板

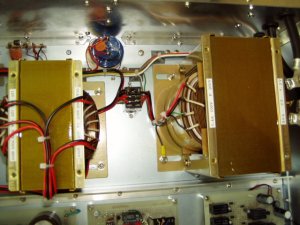

高圧以外の電源トランスは内蔵しました
ガラエポ版の裏には高圧分圧抵抗が付いている

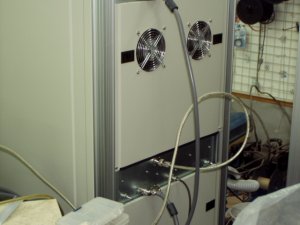

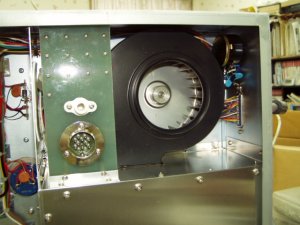

背面にも吸い出し用ファン

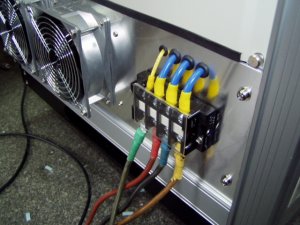

一次側端子台

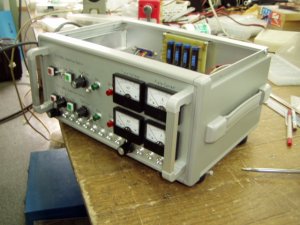

多機能コントローラー
