8877で6mセパレートAmpの製作です。

　今回持ち込みのため、普段と違うラックケースでの製作です、シャシーケースがいつのモノと違うため全て自作しました、製缶工の作業の大変さが
身にしみて分かりました。

　内容的には、8877のG.G動作、タンク回路はW6POタイプです、今までと特別なところはありませんが、基本的製作ですので、参考にはなると思い
ます。

　User様の希望で、In.Out共に同軸RLを使用しました、同軸RL安くて簡単に入手できるタイプ、CX-600NL（東洋通商）を使用しました、規格的には
2KW耐入力ですの、なんとか使用できます、これ以上は金額的にも入手困難です。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2007.Mar.13

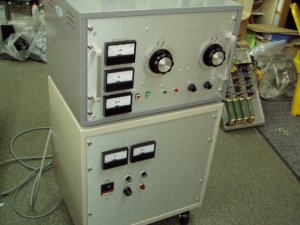

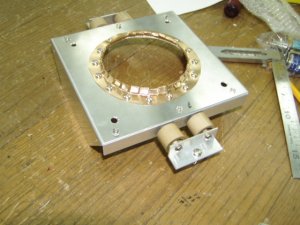

完成した、8877セパレートAmp	いつものPlateソケットとパスコン1000PF4個	ソケットの裏側、適当な仕上がり

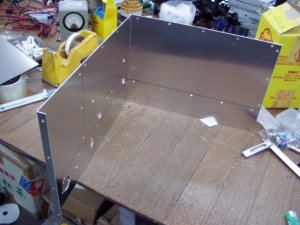

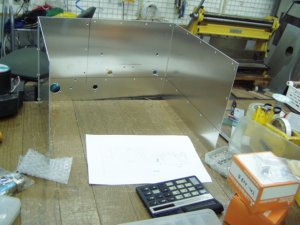

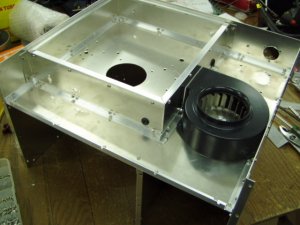

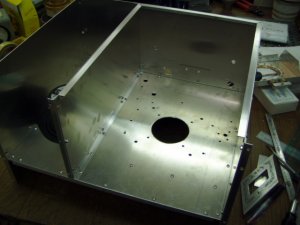

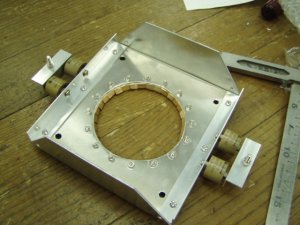

シャーシーの製作です	綺麗にコの字型になりました	ここまでには大変苦労しました

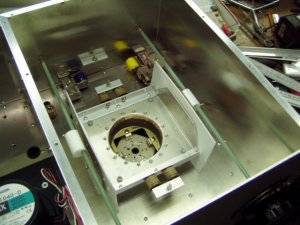

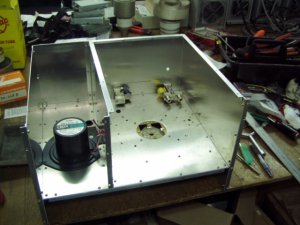

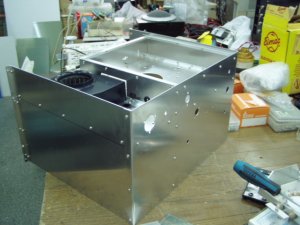

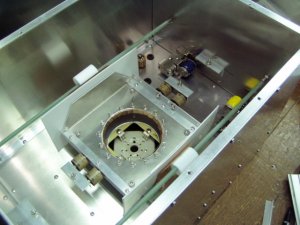

ファイナルのシールドBOXです	ファイナル部穴開け完了	同軸RL、CX-531とCX-600NLです

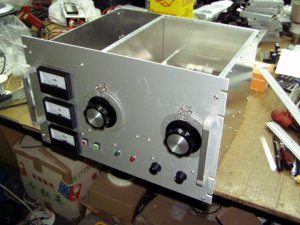

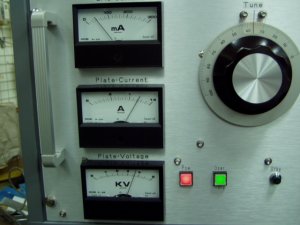

パネルを付けました	いつものような感じです	カム機構も当然ながら決まっています

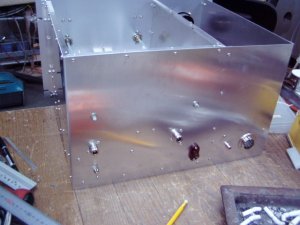

背面です	裏の全体	黒いのがBias用ブリッジダイオード

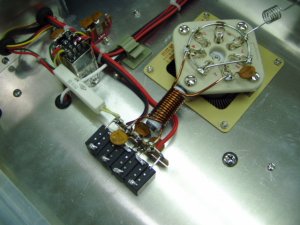

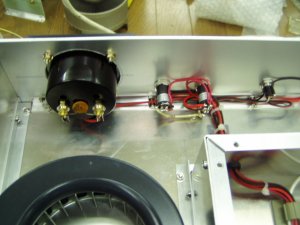

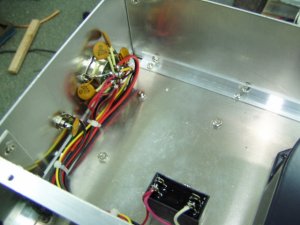

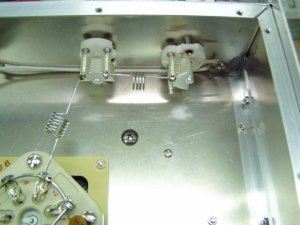

入力同調回路、いつもながら、WRベタ落ち	コネクター周り	メータースイッチ周り

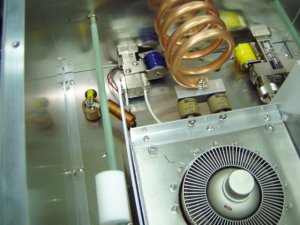

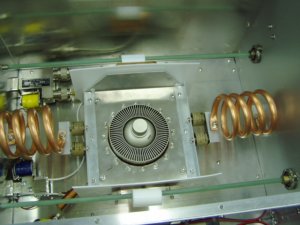

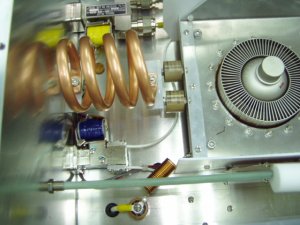

コイルを付けました	50φ4T、2分半の銅パイプ	PLATE.RFCとパスコン1000PF

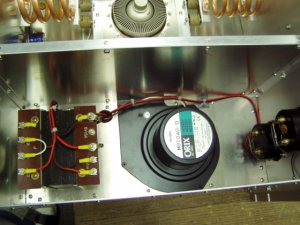

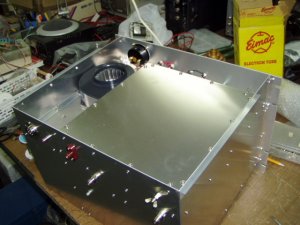

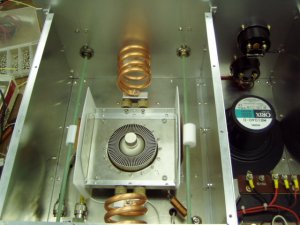

別の角度からです	ヒータートランスとMB-1040-D	シールドケースに蓋を被せました

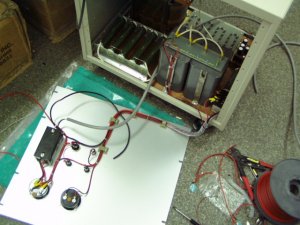

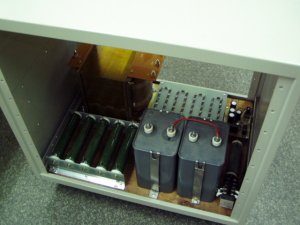

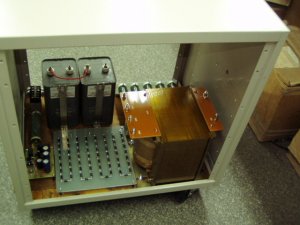

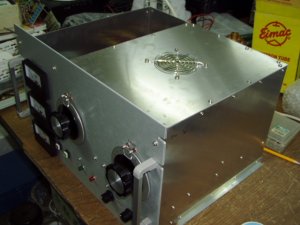

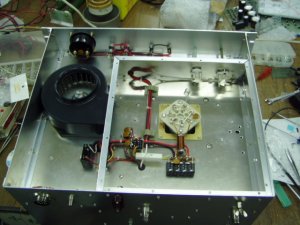

完成したRFデッキ	電源の製作です	部品を載せて、確認しています

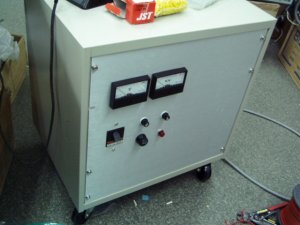

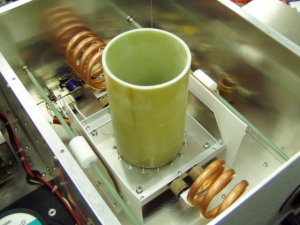

完成が近づきました	完成です	ガラエポのチムニー、載せているだけ

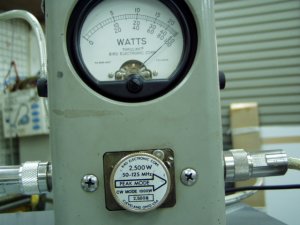

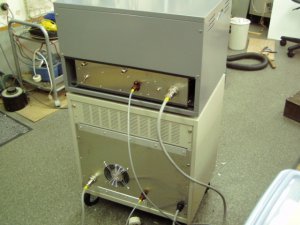

RFデッキと電源部との背面接続	2500Bスラグ、最大ではこんな感じです	この時IG40mA、IP1.2A、EP3.6KV
