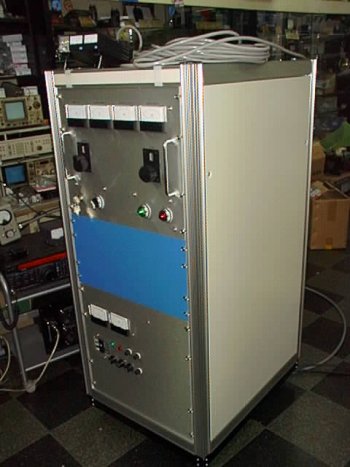

4CX-10000D 7MHz Ampの完成です


前回の21MHzAmpと仕様は全く同じです、リモコンが付いたくらいです

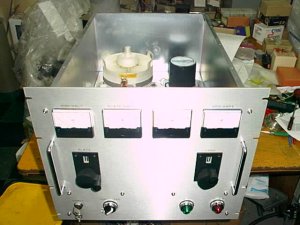

前回の21MHzと違いがないパネル

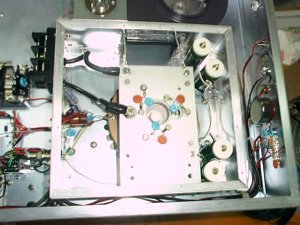

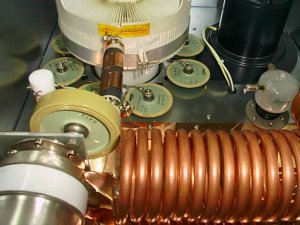

ファイナル部沢山のキノコがSGパスコン
右下がπLコイル
PlateVvc500PF15KV Load1000PF3KV

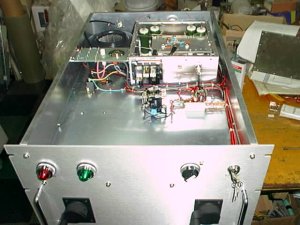

裏側です

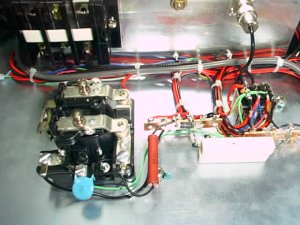

大きなRLがSG.CG切替

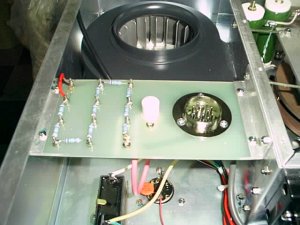

SGブリーダーは今回も8KΩ InZp330Ω
白いのが高圧ジャック、となり連絡線コネクター

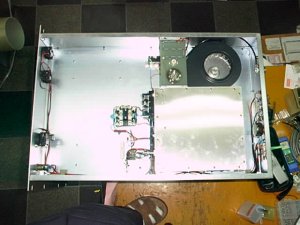

シールドBOXに蓋をしました

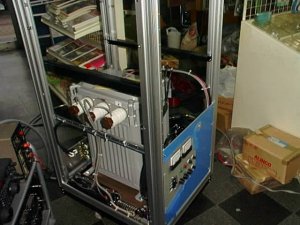

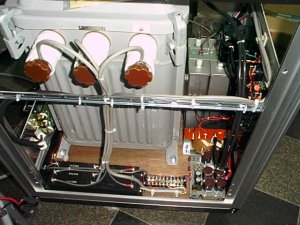

3相20KVAトランス
整流コントロール基板

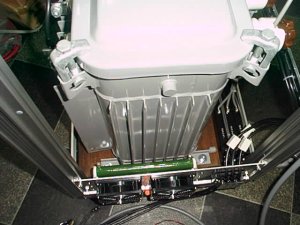

高圧ブリーダーをファンで冷やしています

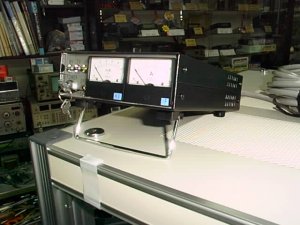

また新しくなったコントローラー

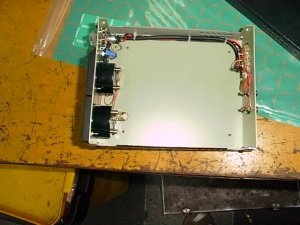

の中身なにも入っていない

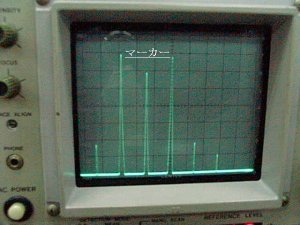

納得できたスプリアス特性

製作者からの一言

 今回も前回と同じくシングルバンドAmpの製作です、RF部のコイルの巻き数が違うくらいで殆ど同じです、Powerも120WでOut10KWと
スペックも同じです。
 コントローラーのデザインを一新しました、メーターの格好と、左右SWの位置が変わっただけですが何か目新しさを感じるのは、私だ
けでしょう。
 スプリアス特性もπLに慣れてきたせいでしょうか、かなり良くなってきたでしょう2nd-50db 3rd-60dbでPlate能率も悪くありません。
