完成したプリセットAmp | 面倒な基板製作 | コントローラー配線中です |
 |  |  |

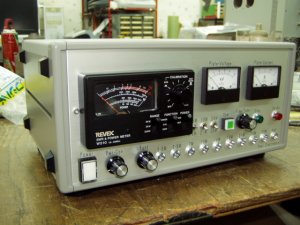

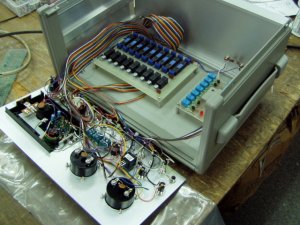

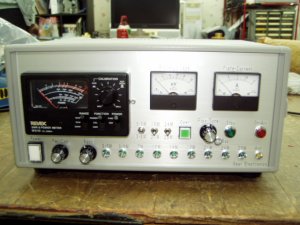

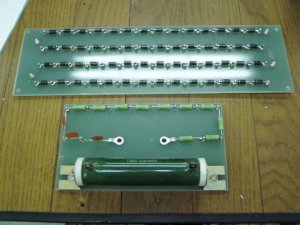

完成したコントローラ | まだある新品のW-510 | 電源用基板です |
 |  |  |

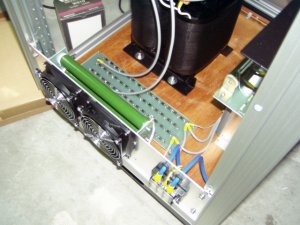

今回は電源から製作しました | 高圧ブリーダーは100K/200Wが2個 | オイルコンは、16μF/7.5KV |
 |  |  |

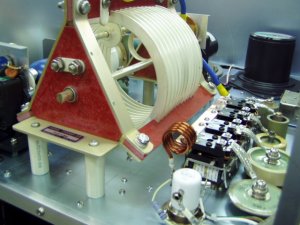

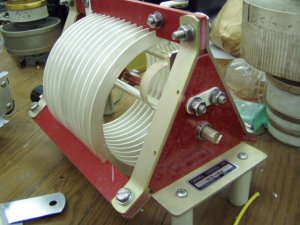

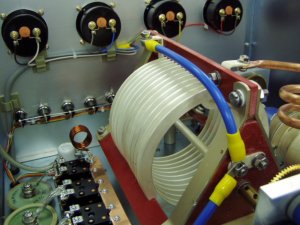

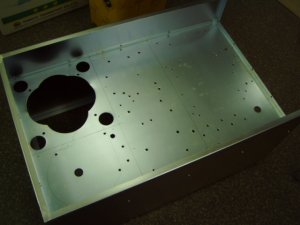

VVC加工も、大変な作業です | 高価なNY製バリL13μH | シャシーの穴あけが済みました |
 |  |  |

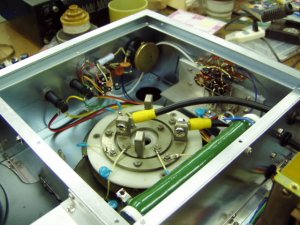

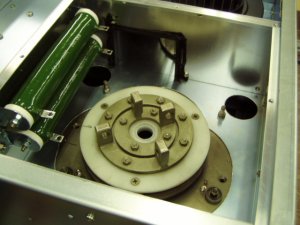

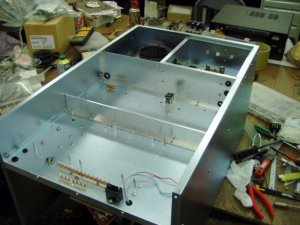

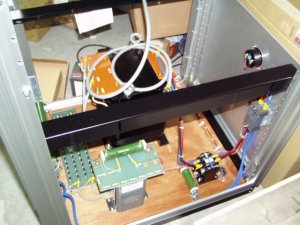

今回は純正のソケットを使用しました | 仕切り板取付終了 | ソケット取り付けました |
 |  |  |

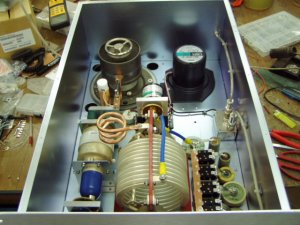

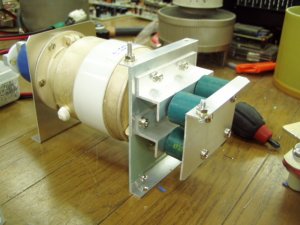

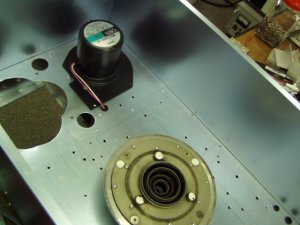

部品取付終了 | バキュームRLはRJ-2B相当品 | VVCとモーターの接続 |
 |  |  |

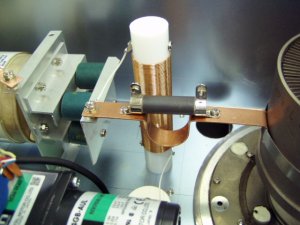

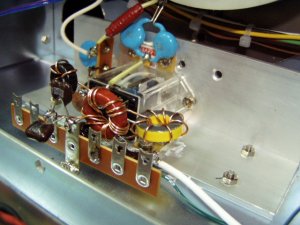

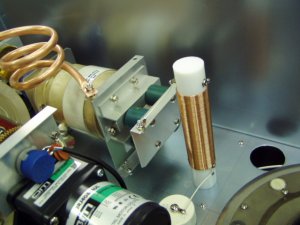

バリLとモーター接続、絶縁しています | 手巻きのPLATE,RFC | SWR/POWER感知回路W-510 |
 |  |  |

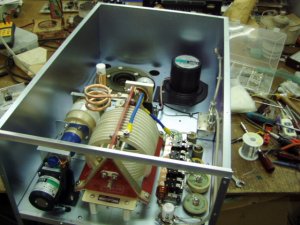

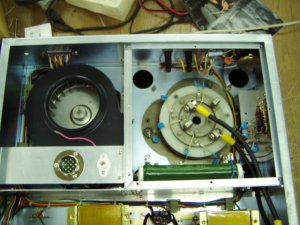

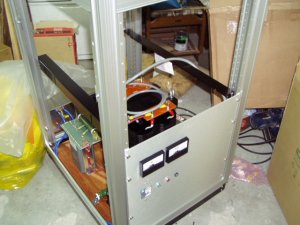

パネルを付けて真空管挿入 | 軽量小型のパラ止め | メーターが4個並んでいます |
 |  |  |

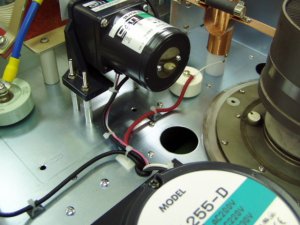

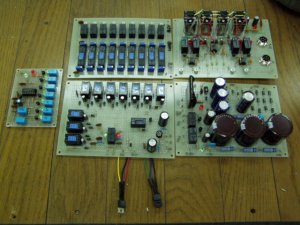

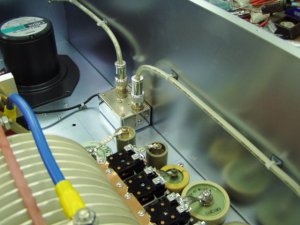

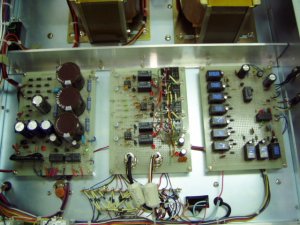

丸い穴25φが風の抜け道 | 裏の配線も完了 | 各制御基板 |
 |  |  |

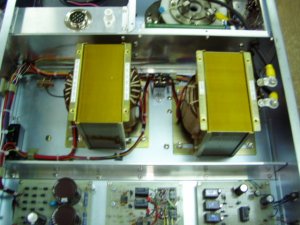

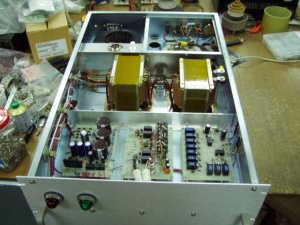

制御トランスとヒータートランス | 12Pは電源部の連絡用、白いのがHV | ソケット周りの配線です |
 |  |  |

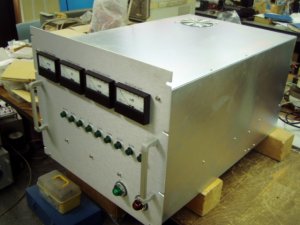

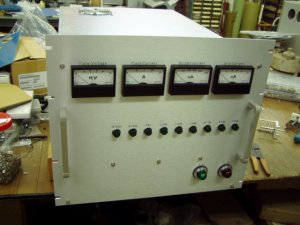

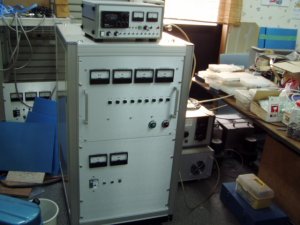

入力回路、少し複雑になりました | 完成したRFデッキ | 正面です |
