7F37Rを使用して6mAmp製作しました

　ユーザー持ち込みの、真空管７F37R、ソケット、チムニー、VC、RJ-1Aを使用して50MHzAmpの製作です。

　まず初めての、真空管ですので、規格表をじっくり眺めました、Plate電圧が高く、電流が少ない、高電圧低電流の
真空管です、Plate.Zpが4KΩ以上あり、大変使いづらい特性です、Out1.5KWの予定ですが、Zpが高いので、インピーダンス
変換率が高くなり、3KW程度のタンク回路をイメージしないと、失敗します。

　今回上記の事と、スプリアスなど考えて、タンク回路はπLで決まり、Load側Lも大きめにしますので、LoadVCも耐圧
の高めのモノを使用しました。

　初めての球であるため、SGパスコンの自信がなく、コリンズタイプのSG.GNDを採用しました、電気回路的には、少し
複雑になりますが、安定しています。

　G.G動作での、製作を行いましたが、In100WでOut1KWと上手くドライブが入らず、仕方なくG.Kに変更して、Inは100Ω
の抵抗で受けています、GGで何故上手く行かないか原因は分かっていません、納期の問題がありますので、時間を掛け
ませんでしたが、今思うとCGのパスコンに、問題があったかもしれませんね。

　電源トランスは、規格の注文では鉄心タイプが入らず、金額が高くなりましたが、カットコアタイプになりました、起動電流が
大きく流れますが、ステーップスタート回路を内蔵していますので、問題はありません。

　Plate電圧4200V、SG電圧500V、CG電圧-80V（カットOFF-160V）、ヒーター4V、低圧コントロール電圧28V

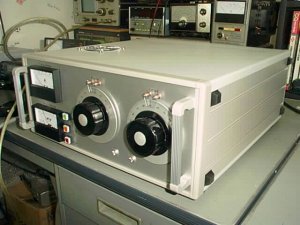

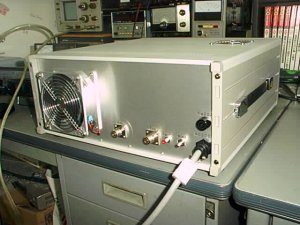

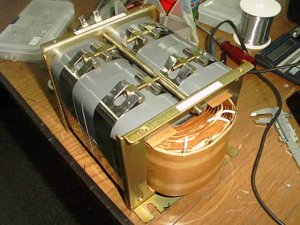

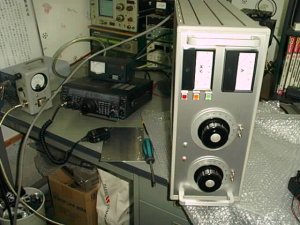

いつものフロントマスク	背面、トランス冷却用ファン	今回採用のカットコアトランス

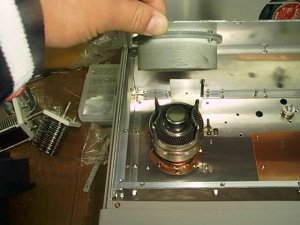

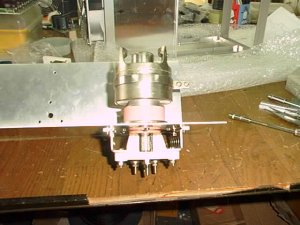

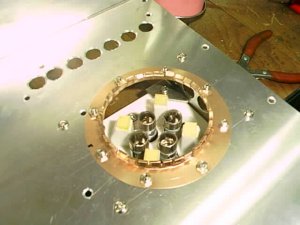

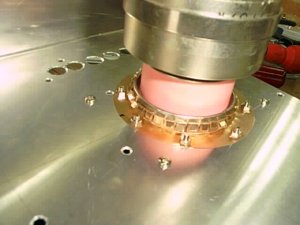

初めて使用の真空管7F37R	真空管を挿入しました	SGグリッドリング、直にGND

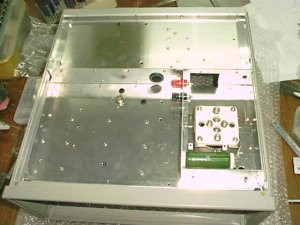

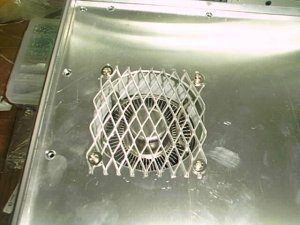

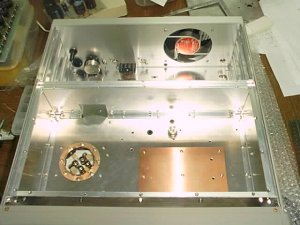

裏のシャーシ加工終わり	VC.GND用に銅板を敷きました	空気は頭から逃げます

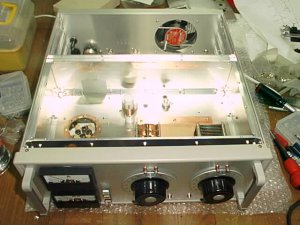

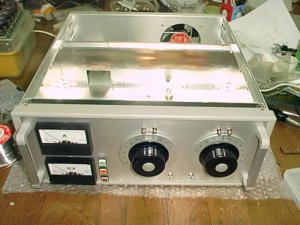

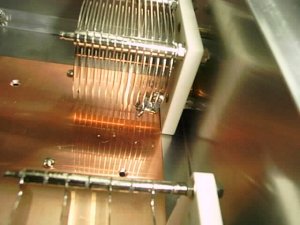

チムニー頭に入らず加工しました	フロントパネル取り付けました	VC.GNDガッチリ銅板に接続

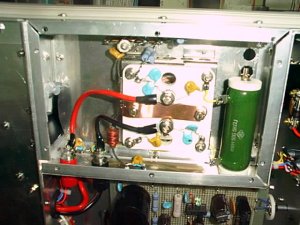

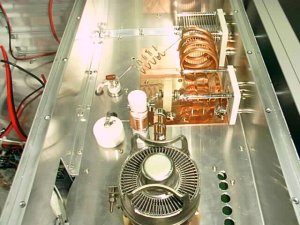

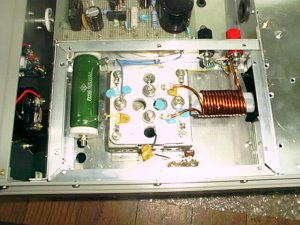

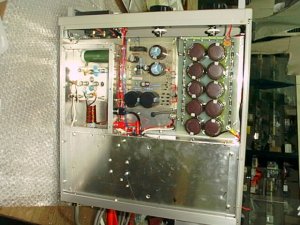

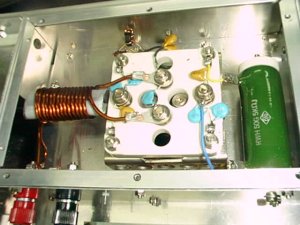

基板類取り付け	RF主要部品取り付け	G.Gソケット回り、SGブリーダー5KΩ
後で変更になりますが、G.G回路	ファンの取り付け前	配線済みましたが

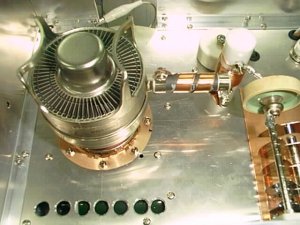

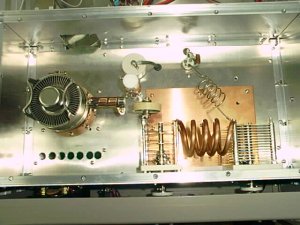

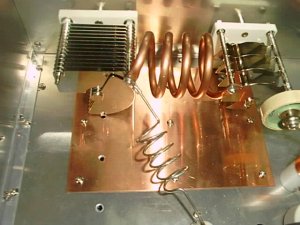

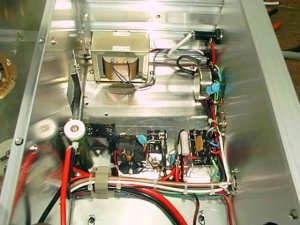

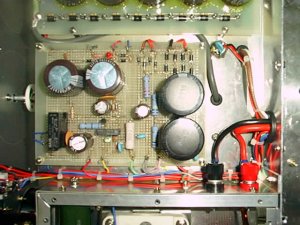

SG.CG、コントロール基板	完成したRFタンク回路	Load.280PF、Plate15PF
パラ止め20W無誘導抵抗	Lが多めのπLコイル	最終的には、G.Kに変更しました

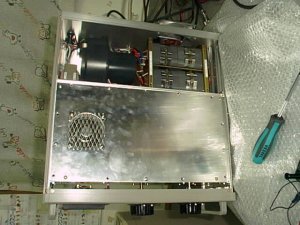

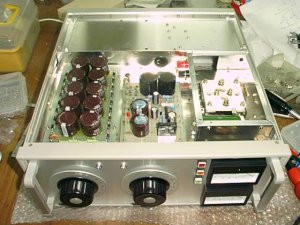

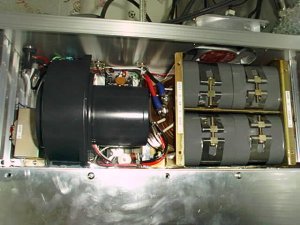

楽しい魂挿入	結構ぎっちり詰まりました	ファンとトランスの位置関係

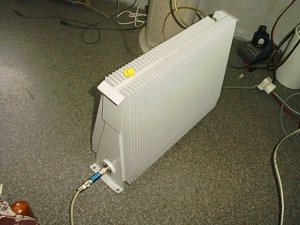

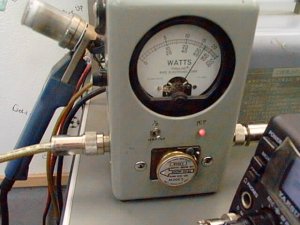

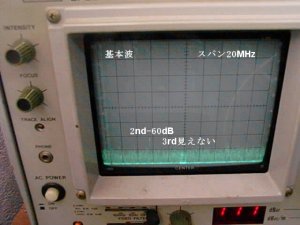

2KW.30dBATTに20dB接続で合計50dBです	自分としては素晴らしいスプリアス特性	2500Bスラグ目標達成しました
