完成もう少し待って下さい
LOW BAND 用コンデンサーが入手が遅れています（OUT用）
入力同調回路全BAND完了しています
現在 7MHz UP はほとんど完成しています
プリセット機構も完璧に作動してます
あと１−２週間時間を下さい期待する物をビシット完成させます
|
|

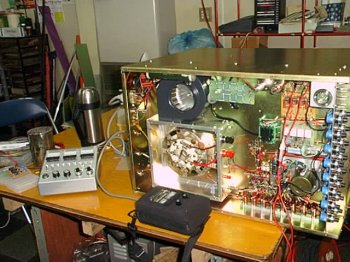

同調回路調整中
|
|
|
|
|
|

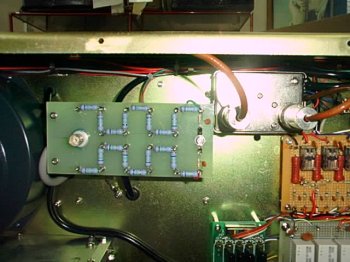

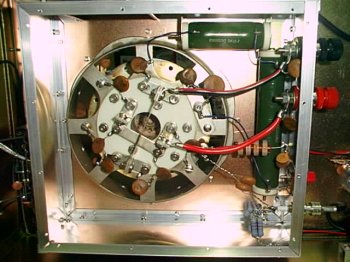

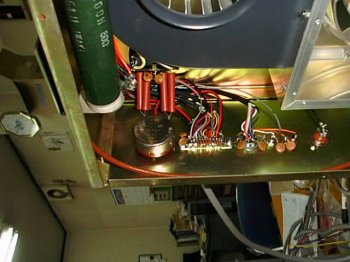

ソケット回りSGブリーダ8KΩ Inimp400Ω
|
|
|

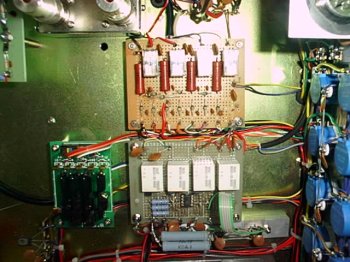

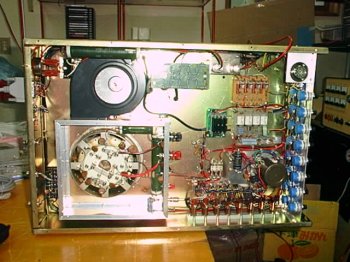

上ソレノイド切替 下モーター制御差動AMP
|
高圧BNCプラグ全体を絶縁しました
|
|
|

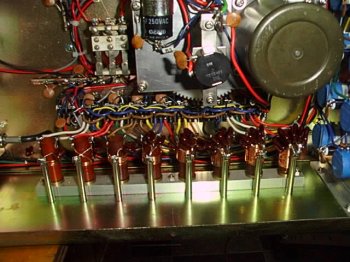

RC-232Cジャク25Pハンダ付け難しかった
|

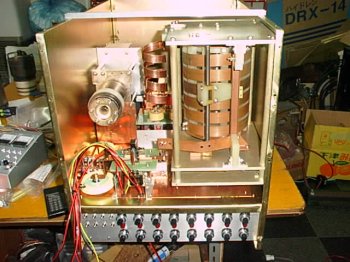

上から見たところ
|
|
|
|

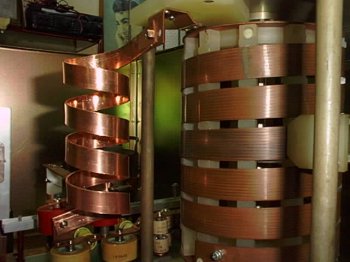

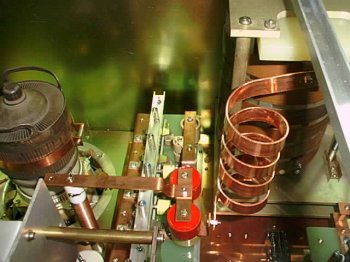

左側21MHzコイル 右3.5MHzバリL
|
|
|

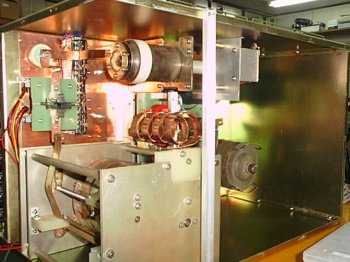

左真空管4CX-5000R 色は悪いが性能良し
|

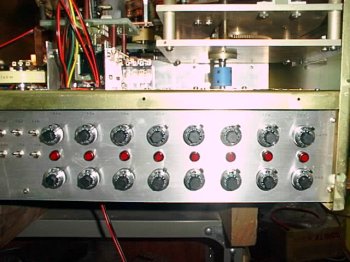

プリセット用ポテンションメーター ランプ追加
|
|
|

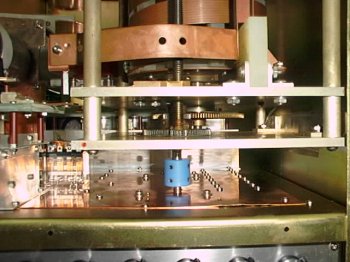

バリLとモーター結合部かなり精度がいった
|
|
