1.8-10MHz 4CX-5000R RFデッキ

 前回4CX-5000R 7-28MHzAmp購入お客様より、LowBand用RFデッキの注文が入り製作しました、
電源は、前回のモノを流用しますので、RFデッキのみの製作です、周波数も1.8-10MHzと欲張りました、
特徴は別にありませんが、今回Bird、Wスルーラインを持ち込まれて、For.Ref計内蔵です、メーター
取り付け場所を、カウンターダイヤルの間につけました、ゴチャゴチャして、見栄えの悪い感じになるか
心配しましたが、思ったより、締まった感じで、軍用の機械をイメージします、しかしこの部分だけでも、
エレメントを含めると、10万円程かかりますが、皆さんどうですか。

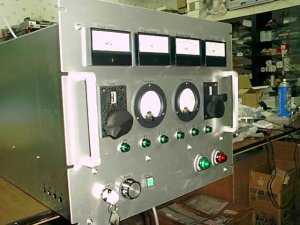

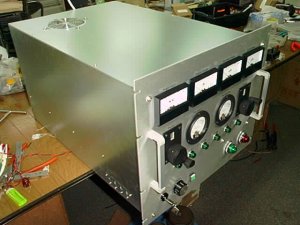

右斜め悪くないね〜
この角度も良い

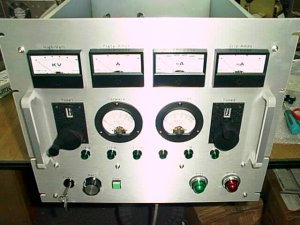

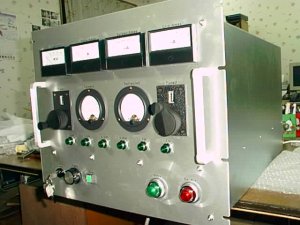

正面玄関

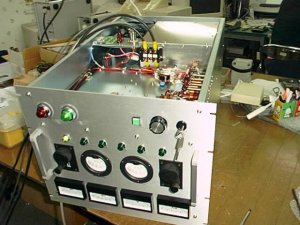

軍用のイメージ
Bird左For 右Ref

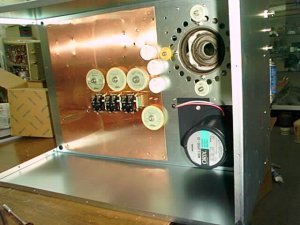

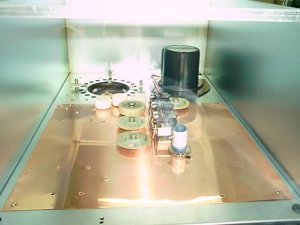

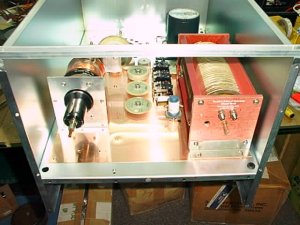

いつもの銅板貼り付け
SGパスコン0.01、4個、白いのはRFCパスコン

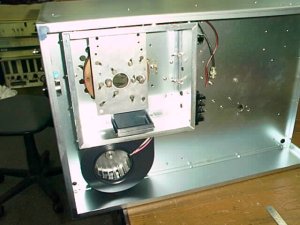

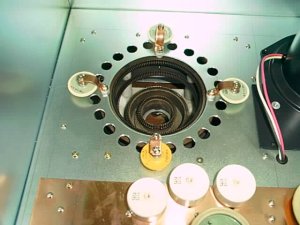

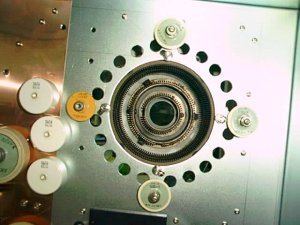

NHK放送局用ソケット

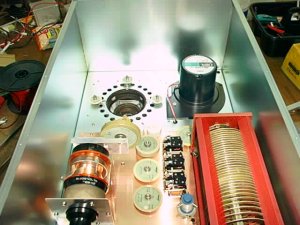

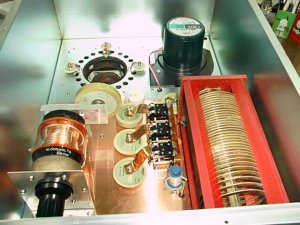

手前RJ-2C
VVC700PF.15KV
バリL40μH

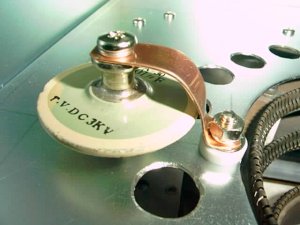

SGパスコン繋ぎました
指摘があった為銅板使用

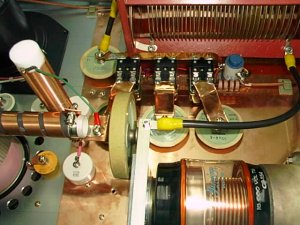

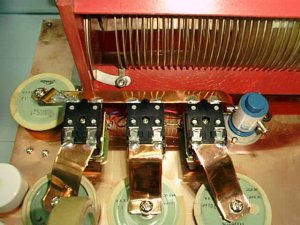

負荷用コンデンサー切替RLMM-2改造
負荷用C 700.200.700.1000PF使用
下の2個メーターBird、1個$98です。

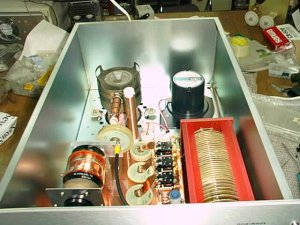

完成したRFデッキ

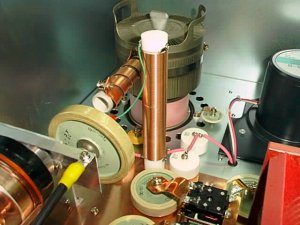

良くできたRFC
RFCパスコン1400PF3個使用

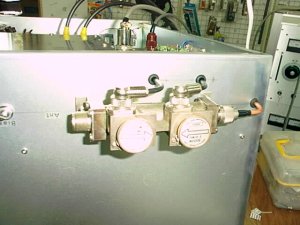

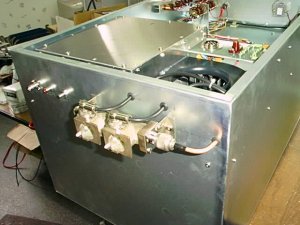

Birdスルーライン
真ん中のRLはVRL RJ-2C
入力同調コイル、TL-922流用

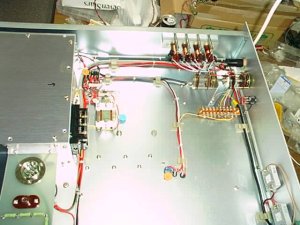

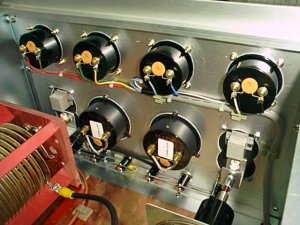

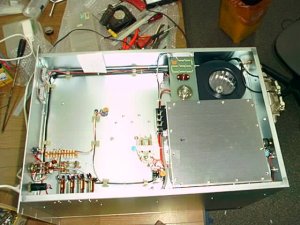

裏の全体です

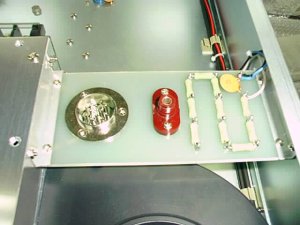

抵抗10個はHV感知用合計10M

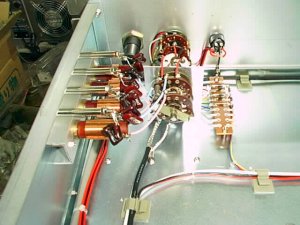

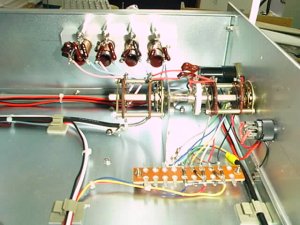

入力BandSW周り

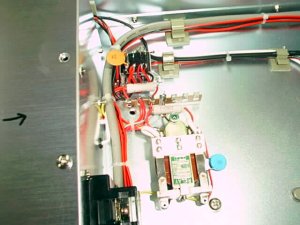

タイトRLはSG切替用です

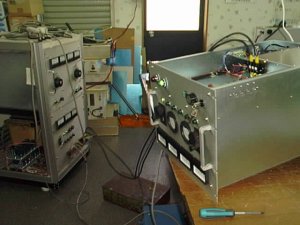

左のがテスト用電源、の上が50MHzデッキ

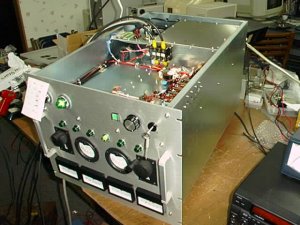

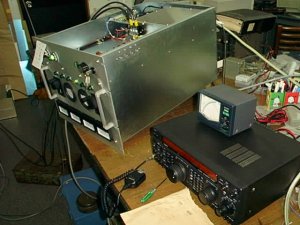

動作チェック中です
エレメント5000Hと反射用250H
魂挿入中

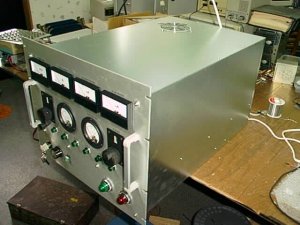

完成しました
プチプチで包み
木箱に入れて発送
