7-28MHz、4CX-5000RプリセットAmp

 以前のプリセットAmpと殆ど変わりありませんが、今回からメンテナンス向上のため、低圧トランスなど全てRFデッキに収納しました、
おかげで、RFデッキは大変重く1人では簡単に持ち上げられません。

 In200W仕様ですので、In/Zpは18MHz以下250Ω、21MHz200Ω、24-28MHz150Ωで受けています
                                                                            2007.Oct.28

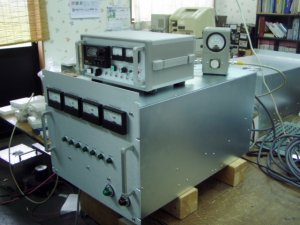

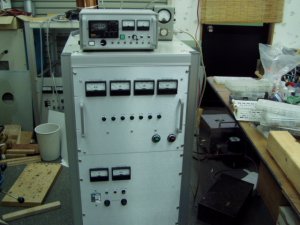

完成したプリセットAmp、コントローラー

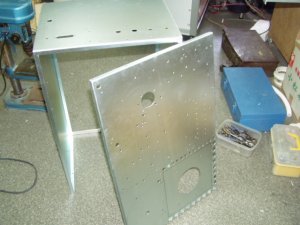

ここから始まるAmp製作

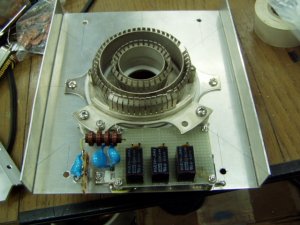

ソケット周り

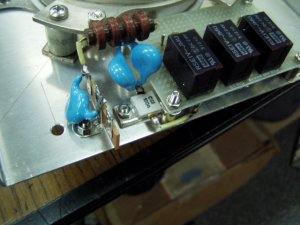

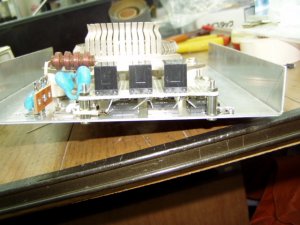

RLでIn/Zp切替ています
白いのがRF抵抗器

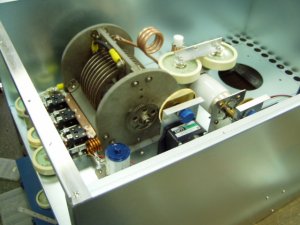

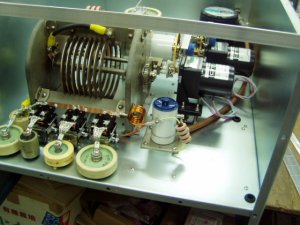

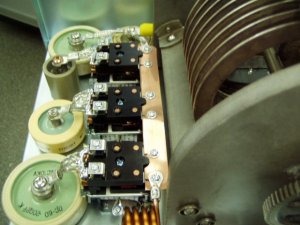

Loadのコンデンサ群、RLはRF-10B
バリLは、実測7μH

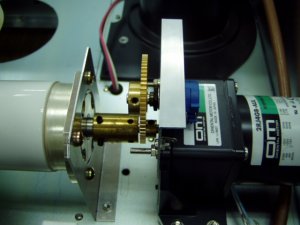

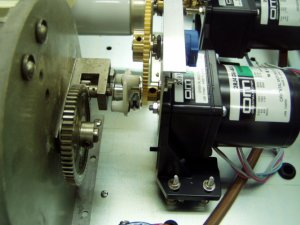

このバリLは減速ギア付き
Plate.Tune、VVC100PF

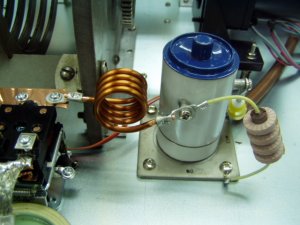

Plateカップリング500PF
Loadコンデンサ、切替はMM-2B

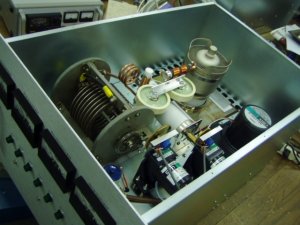

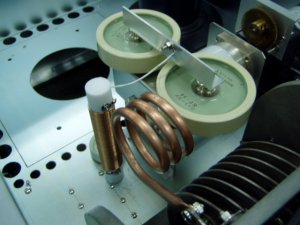

少しだけのπL

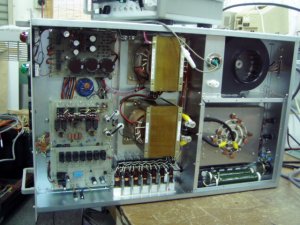

裏です、隙間が殆どありません

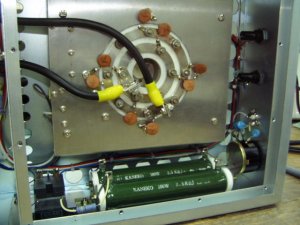

SGブリーダー抵抗は3.5K直列

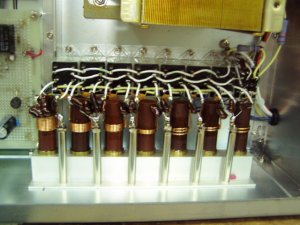

入力同調コイル入手難しくなりました
左SG.CG.DC、右ヒーター

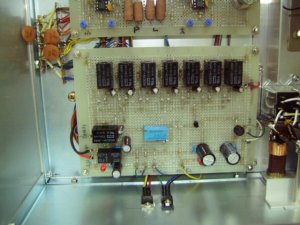

プリセット時の送信停止回路
サーボAmp

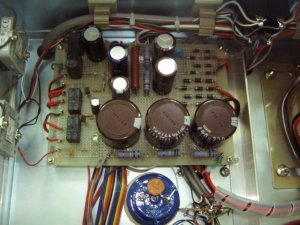

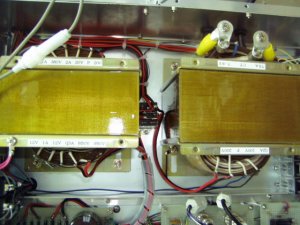

低圧系電源基板
完成したRFデッキ

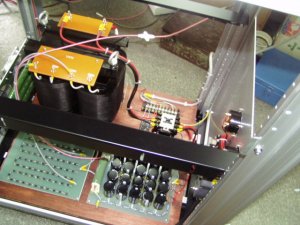

電源部の製作です

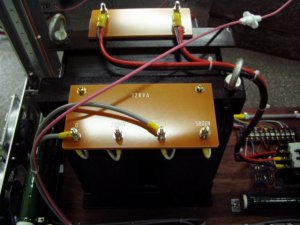

12KVA単相トランス

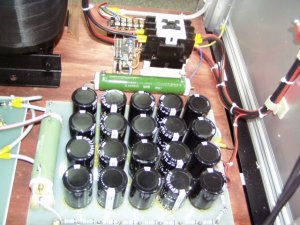

平滑コンデンサ450V/470μを20個使用

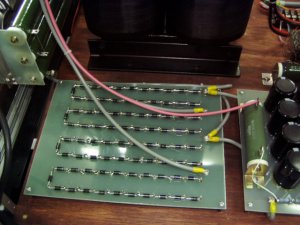

ブリッジ整流基板

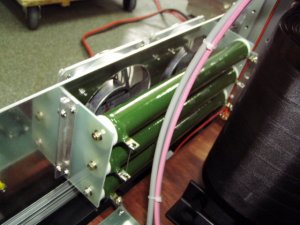

ブリーダー抵抗100K/200Wを3個直列

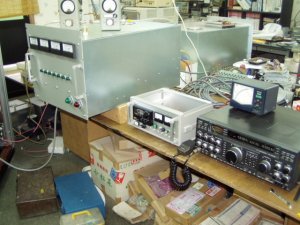

最終調整中エキサイタはFT-1021X

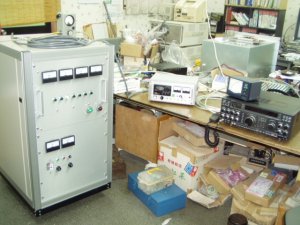

魂挿入完了

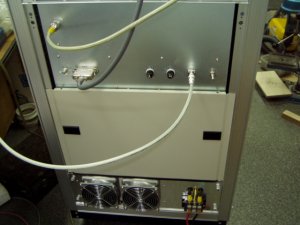

背面です
内部全体の眺め

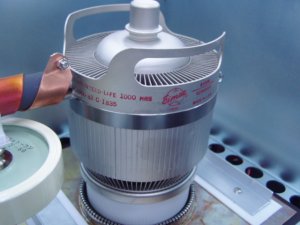

NewEimac、4CX-5000R
