遅れていますが此処まで来ました

殆ど完成しましたが小さなトラブルが有り未だ完全ではありません
HFのバリLが高い周波数での発熱があり交換するかもしれません
が良い物がなかなか無く困っています3KWでも馬鹿に出来ませんね

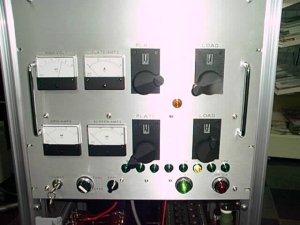

いつものパネルデザイン
上のダイヤルが50MHz　下がHF

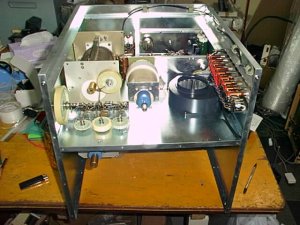

こちらがHF部のタンク回路　右入力同調回路
バキュームコンデンサー　15KV　500PF

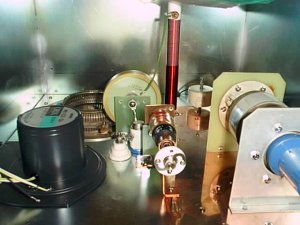

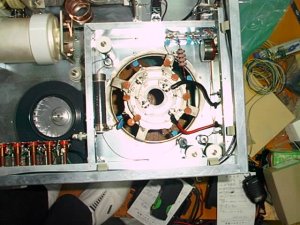

ソケット回り　無誘導抵抗100Ω後に120Ω変更

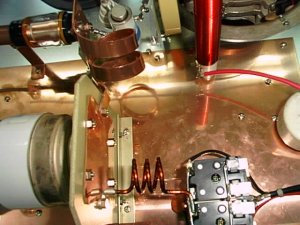

こちらが50MHzタンク回路PL30PF　Load1000PF

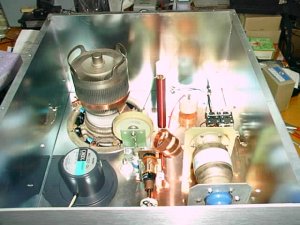

4CX-5000Rを挿入したところ
下の小さなコイルがπL用

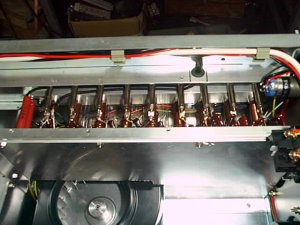

右から3.5-50MHz

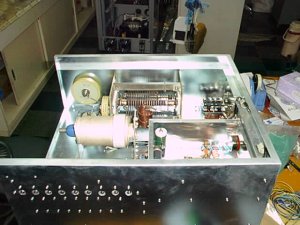

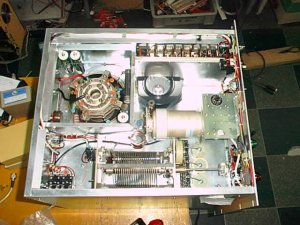

殆ど配線が終わりました
12pファンはバリL冷却用

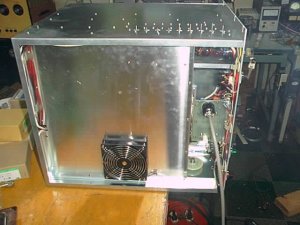

上蓋を被せたところ

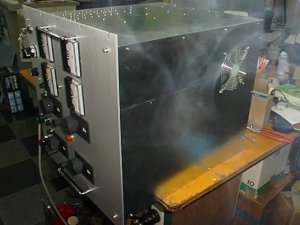

完成しました
