4CX-5000RプリセットAmp1.8-3.8MHz

 今回Bandを欲張らず、バリL無しでのプリセットAmpです、コイルは内径125mmと大型になりました、タップ切替は、
高圧切替RLを使用して信頼性をUpしています。

 今まで一番気になっていた、バリLが無くなり安心感あふれるAmp?になりました、In120WでOut10KW、CW確認も
ヒヤヒヤすることなく出来、精神衛生上大変FBでした。
                                                                           2005Oct12

完成した4CX-5000RプリセットAmp1.8-3.8MHz

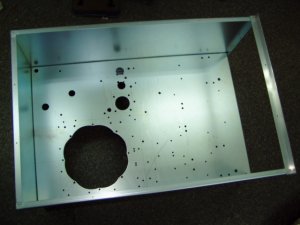

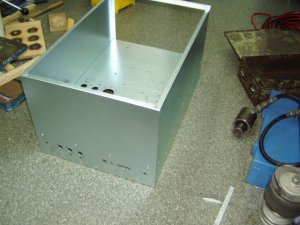

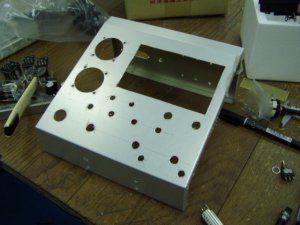

シャシ加工全てはここから

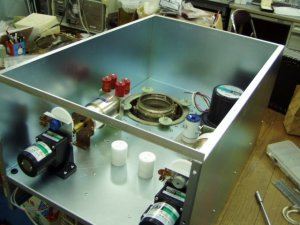

沢山穴を開けました
部品取付です

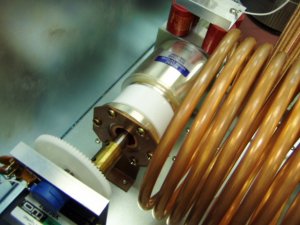

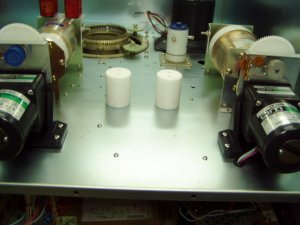

テフロン台はコイル受け

コントローラー穴開け加工
完成しました、真空管が小さく見えます

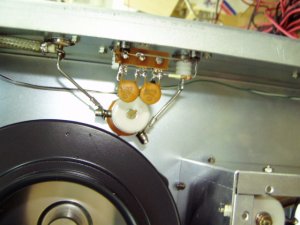

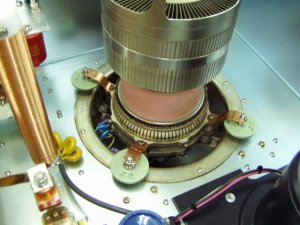

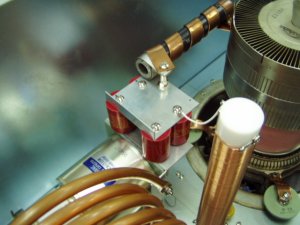

SGパスコンは0.005、3KV、4個使用
カップリングは、500PF、20KV、4個使用

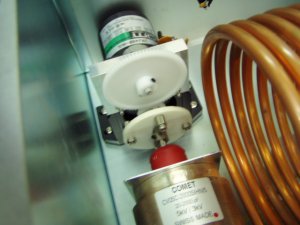

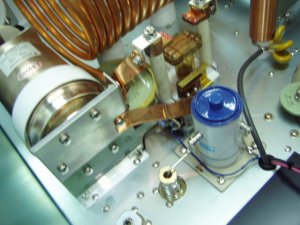

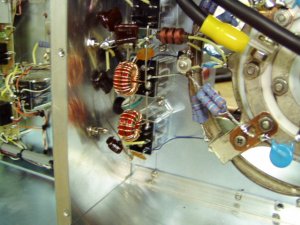

タップ切替RLとVRL、10B-26S
接点容量も十分です
Load、2000PF

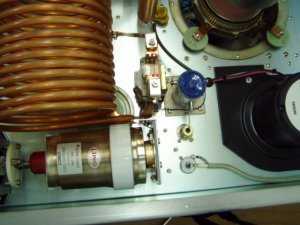

Plate500PF、Newです

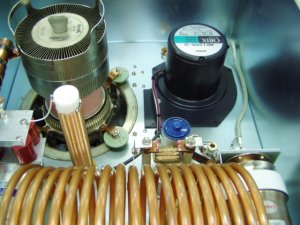

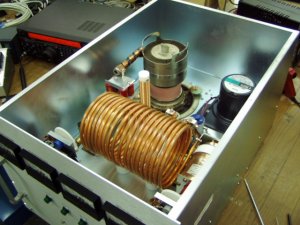

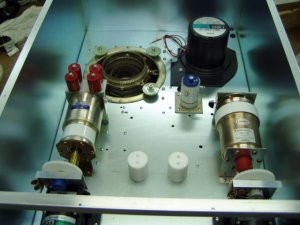

RF部の主要

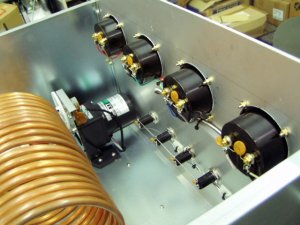

メーター裏

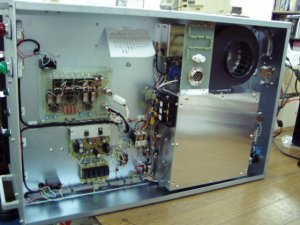

裏側です
サーボAmp

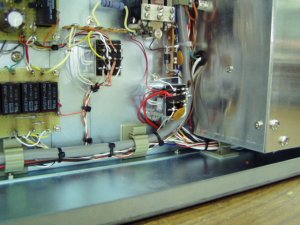

サーボ電源とBand.RL群
金属BOXはW510の感知部

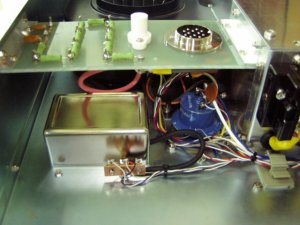

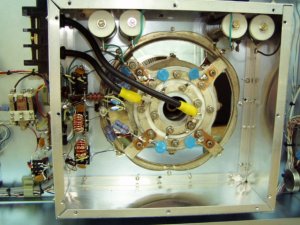

ソケット周りSG抵抗合計8KΩ
入力同調、T68#2、Wで使用
Ant切替
タイトRLはSG用

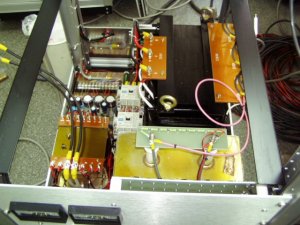

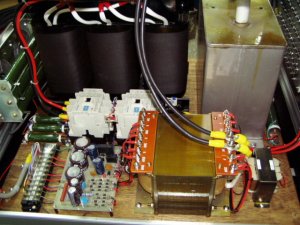

電源部です
3相でも、ステップスタート内蔵

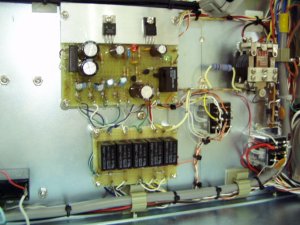

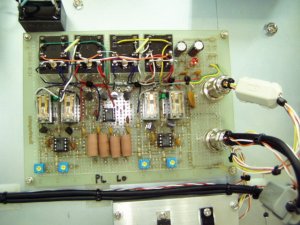

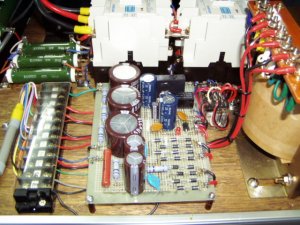

SG.CG等の電源基板

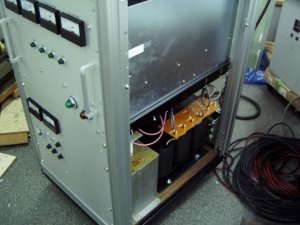

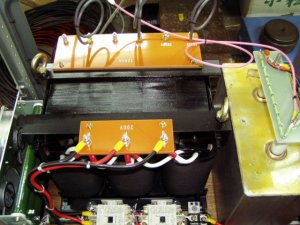

高圧トランスは12KVA使用

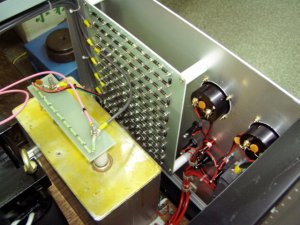

整流基板、スペース上パネル裏になりました

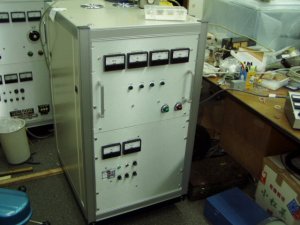

全体の眺め

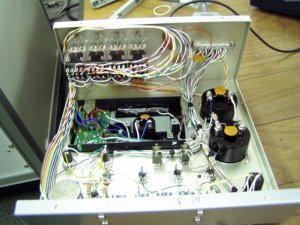

コントローラーです
の裏

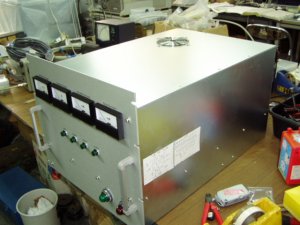

完成したRFデッキ

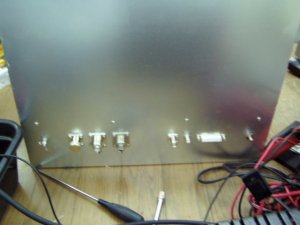

背面Outは、HNコネクター

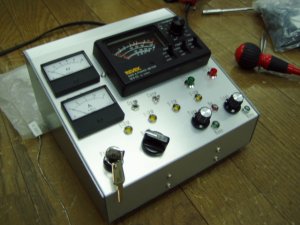

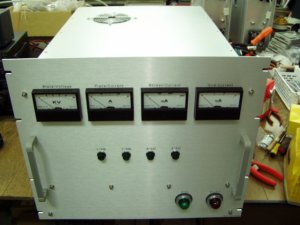

あっさりしたフロントパネル

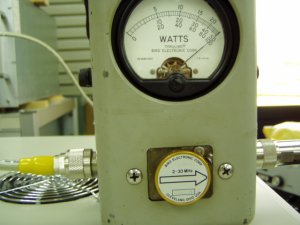

10000H、CWで測定
