4CX-5000RLowBandAmp　　　　　　　　　　　　　　　　　　　　　2004.May14

　1.8-7MHz4CX-500RAmpです、今回特別変わりはありませんが、電源部が変更になっています、動作安定?と高圧オイルコンの
耐圧の関係で高圧部は、DC7000V程度に、SG電圧1000Vを直列にしました、SGをGNDに落とすと、コリンズタイプですが、今回
は各部の耐圧を考え単純に直列にしました。

　SGにPlate電流が流れますので、回路ZP（直流回路でZpの表現はおかしいですが）が低く、SGフラシュから解放されます、
当社のVHFでは、この方式を採用しています。

　入力Zpは、300Ωで設計しています、今回1.8Mと1.9M、3.5Mと3.8MHは、単独での入力同調回路で、全て入力の反射は
確認できない位追い込んでいます、In100Wで十分にドライブでき、4極管の特性を生かしています。

　最大Outは、9KW程度でした、最近10KWを振り切らす事が出来ません、どうも１次側の電源に問題があるようです、以前
販売店で、行った時は38SQでしたが現在は14SQで、トランスからの距離が50mほどあり、負荷時190Vを下回ります、見直し
も考えていますが、ランニングコストの事を考えると、今一踏み切れません。

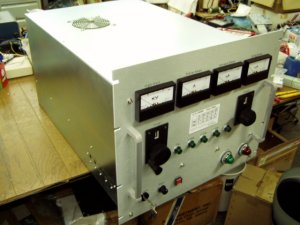

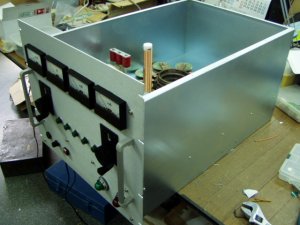

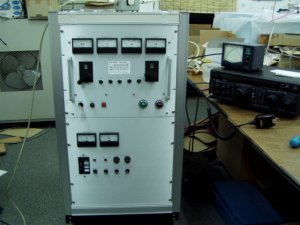

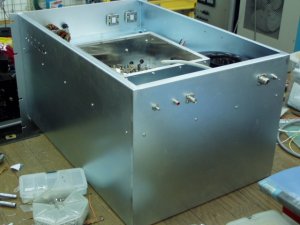

完成した4CX-5000R.LowBand.Amp	RFデッキです	VVCを付ける前

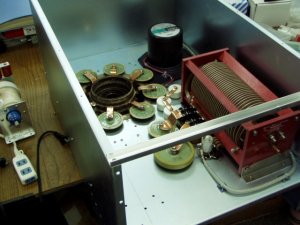

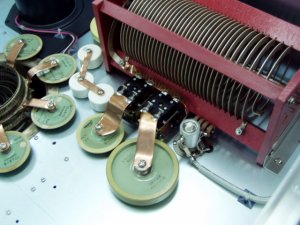

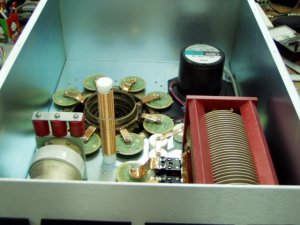

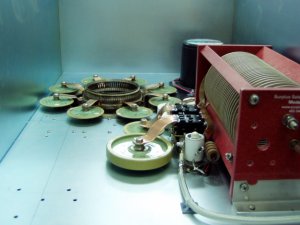

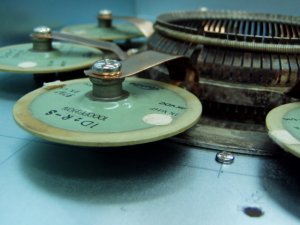

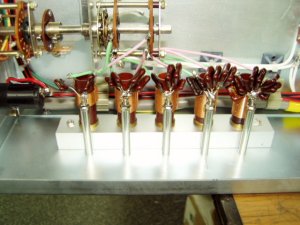

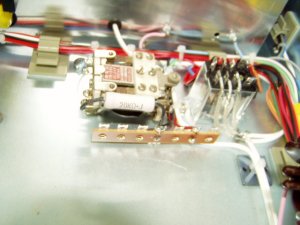

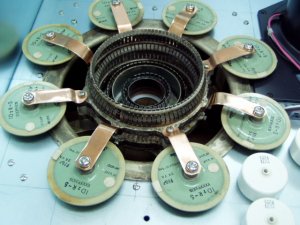

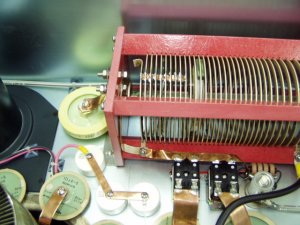

キノコが沢山散らばっている	Load切替RLとコンデンサー	SGのパスコン1000PF8個
今回も真面目に銅板で接続	後ろから見ました	完成しました

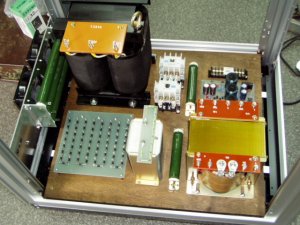

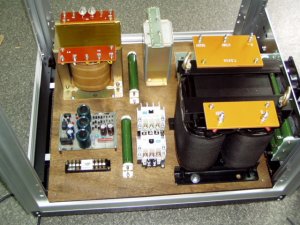

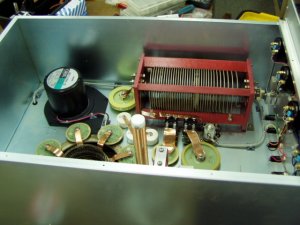

VVCの後ろ500PF3個カップリング	電源部部品を載せました	別な角度

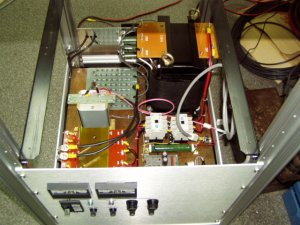

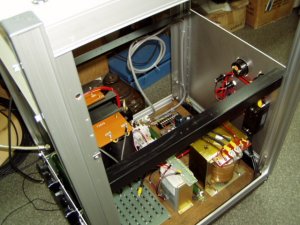

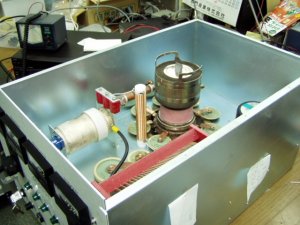

完全に完成したRFデッキ	電源部配線終わりました	別な角度

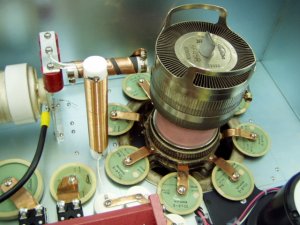

真空管を挿入しました	パラ止めも少し大きめ	使用しないコイルはショートします

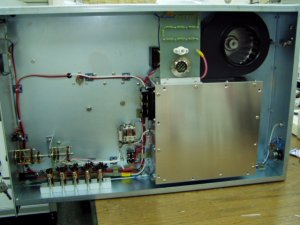

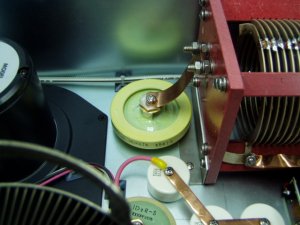

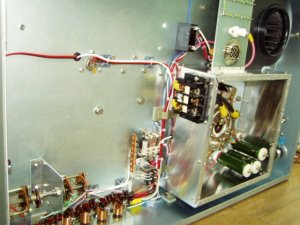

7MHz用Load800PFコンデンサー	裏です	入力同調コイル

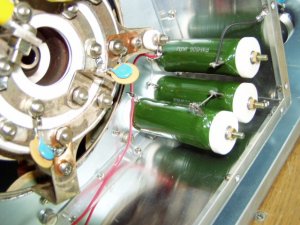

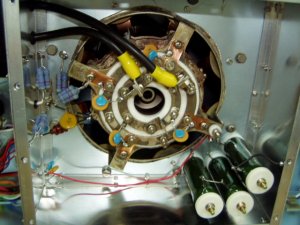

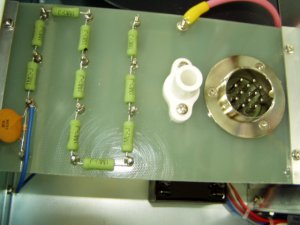

タイトRL中々入手難しい、ヤフオクです	ソケット回り入力抵抗は、合計300Ω	SGブリーダー合計9KΩ

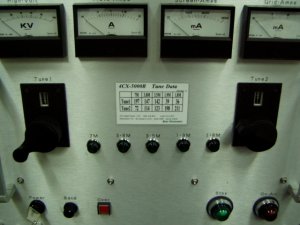

高圧感知抵抗合計10MΩ	適当にまとまっている	フロントパネルです

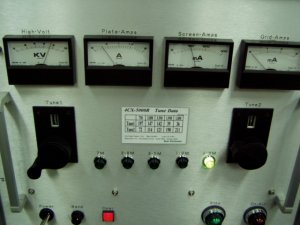

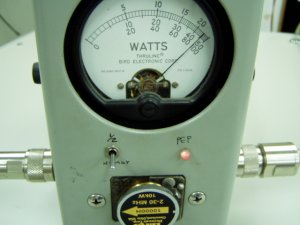

アイドリング状態です	1.8MHz10KWに少し足りませんでした	既に次の製作です
