RF デッキが完成しました
まだ魂が入っていませんこれから注入します。
|
|

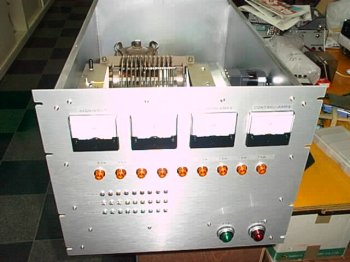

精悍なフロントパネル？
|
RFLCネットワークギリギリに入っています
|
|
|
結構すんなりまとまっているでしょう
|

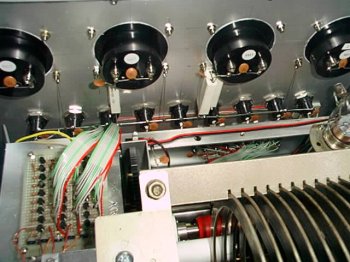

パネルの裏ここも狭いよ〜
|
|
|

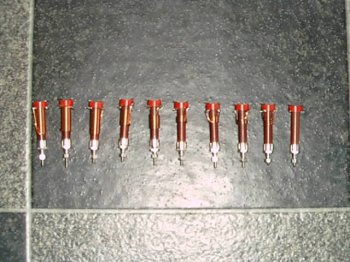

入力同調コイル左から3.5MHz
|

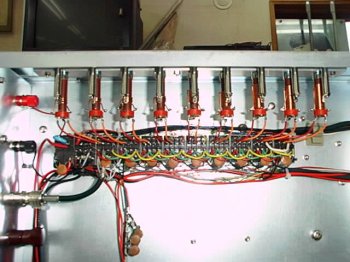

入力同調回路RLで切り替え
|
|
|

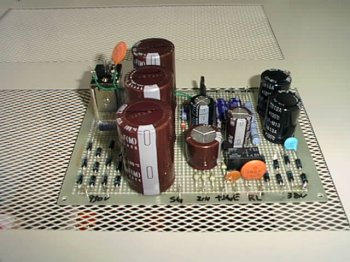

低圧電源回路 NO.OFFディレーも入っている
|

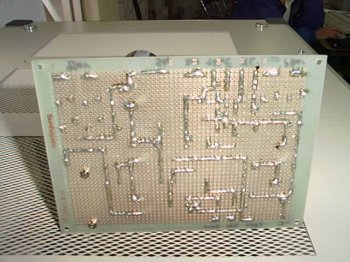

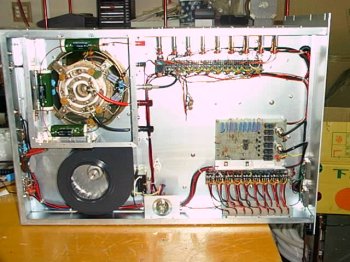

裏から見たところだいぶ上手くなりました
|
|
|

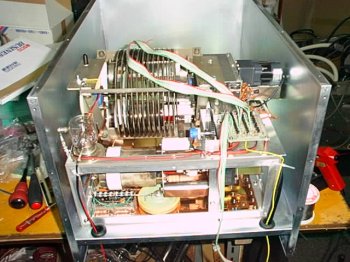

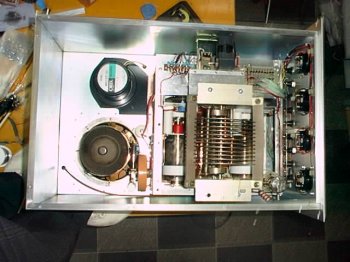

RFデッキ裏の全体画像
|

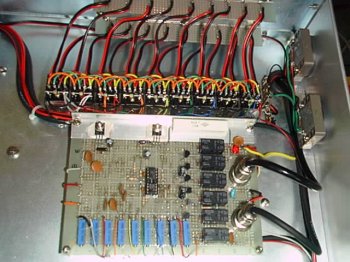

プリセットコントロール回路
|
|
|
ファイナル部SG抵抗3kΩ×3 ｉｎ抵抗4.7kΩ×13
|

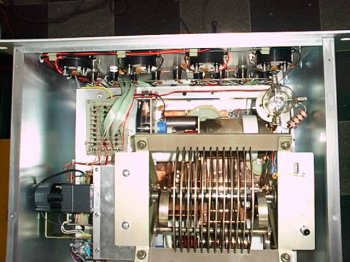

RFデッキ上部の全体画像
|
|
|

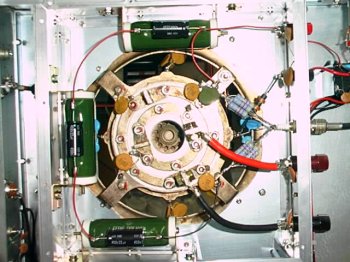

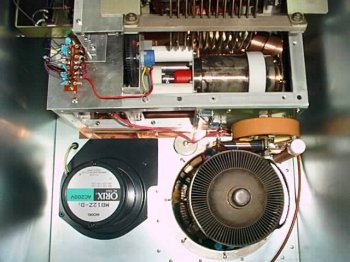

ファイナル部左がシロッコファンMB-12Z
|
完全に配線が終わったRF周り
|
今月中には終わらせます期待したください
