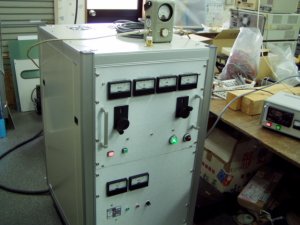

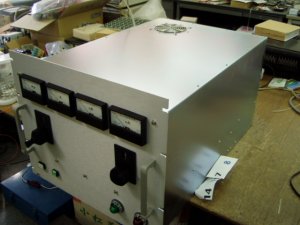

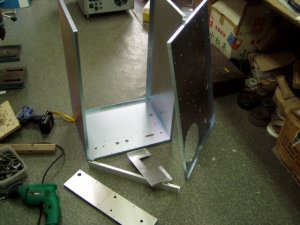

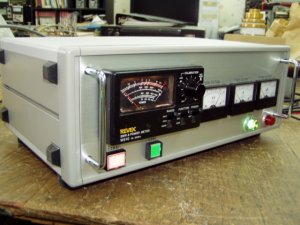

完成した4CX-5000R/7MHz/Amp | 今回のリモコンです | 全てここから始まるシャーシ加工 |
 |  |  |

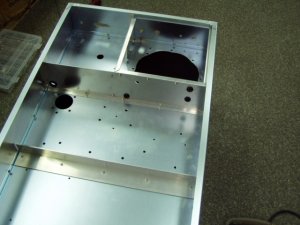

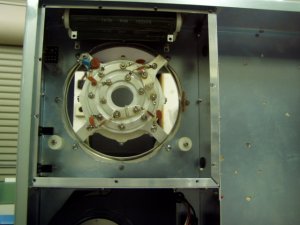

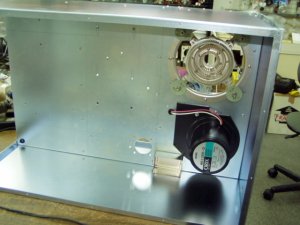

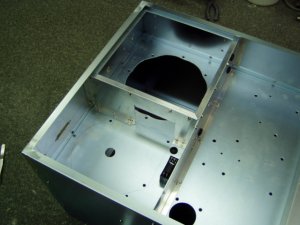

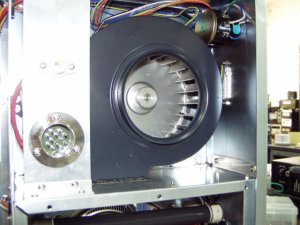

仕切り板と補強板を付けました | 真空管ソケットが少しいびつ | ソケットとファン取り付け |
 |  |  |

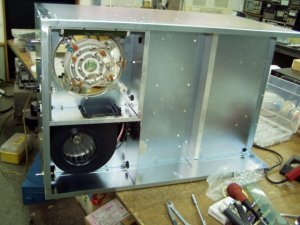

綺麗に収まりました | 上部から見た感じです | 少しずつ部品を付けて行きます |
 |  |  |

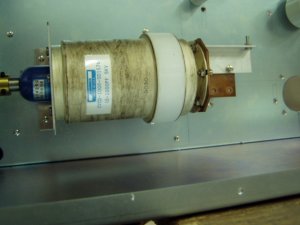

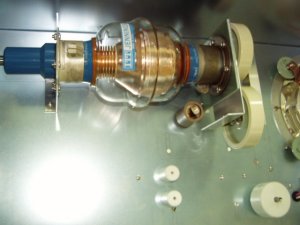

Plate.VVC 100PF/50KV | Load.VVC 1000PF/5KV | 真空管のSGパスコン真面目に取り付け |
 |  |  |

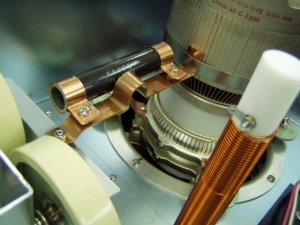

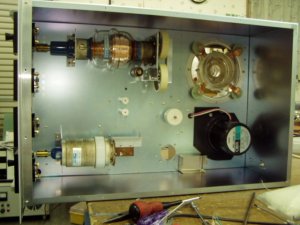

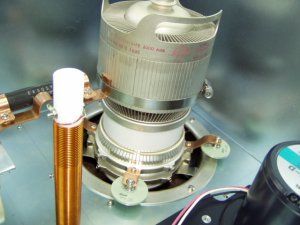

殆ど取り付け完了 | ソケットがNewであれば真空管もNewです | Plate.Rfcは高周波電源から流用 |
 |  |  |

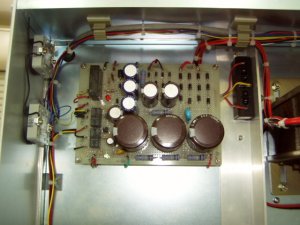

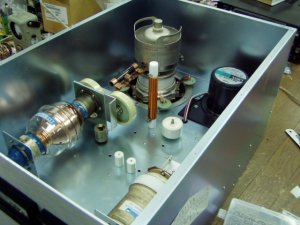

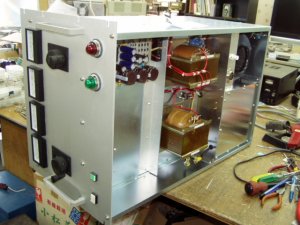

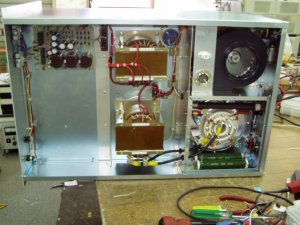

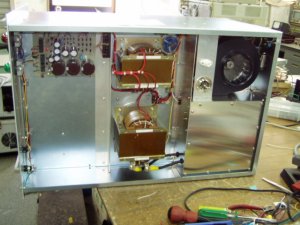

RFデッキほぼ完成しました | 今回もトランス内蔵 | SG.CGその他の電源基板 |
 |  |  |

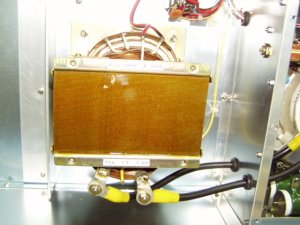

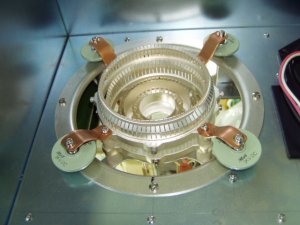

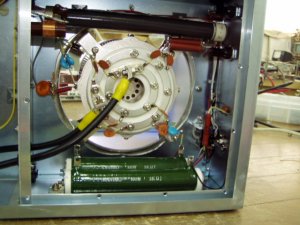

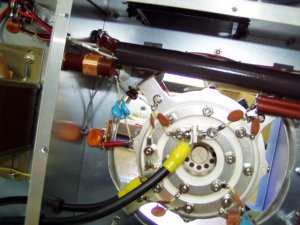

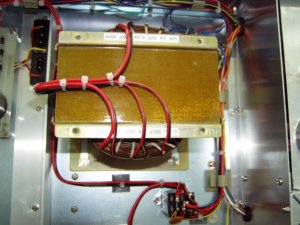

SG850/CG380/20Vトランス | ヒータートランスは単独です | ソケット周りです |
 |  |  |

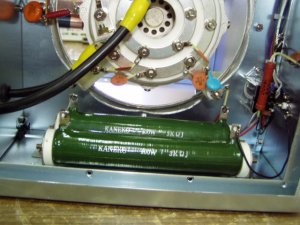

入力コイルはTL-922用無誘導は330Ω | SGブリーダーは3Kが直列2個 | 電源部との連絡用12Pメタルコンセント |
 |  |  |

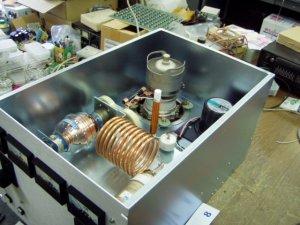

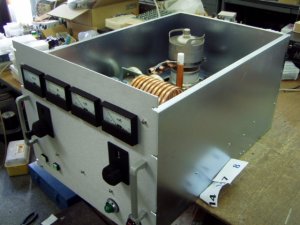

ファイナルBOXに蓋をしました | 前方斜め裏 | タンクコイルを取り付けました |
 |  |  |

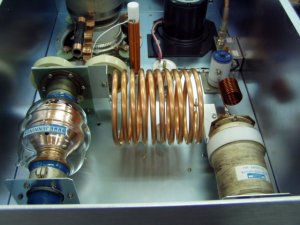

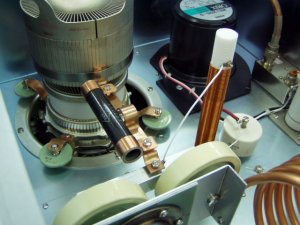

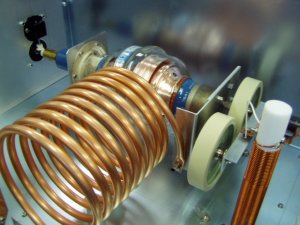

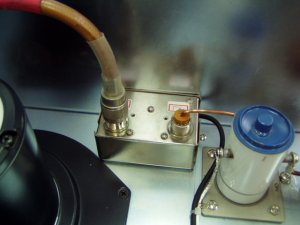

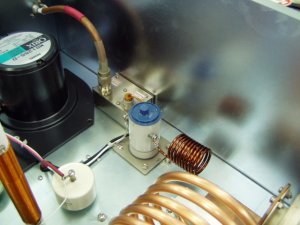

VVCとタンクコイルの位置関係 | バキュームRLはRF-10B | カップリングは500PF/12KVが2個 |
 |  |  |

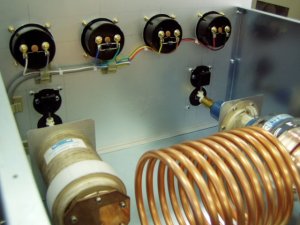

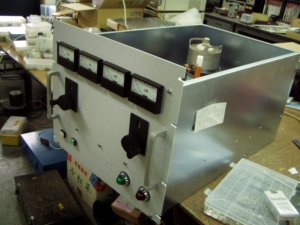

8mmの銅パイプ | メーター裏です | W-510感知回路 |
 |  |  |

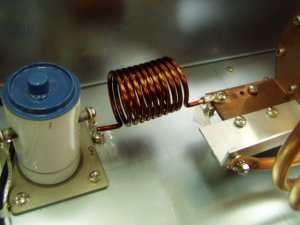

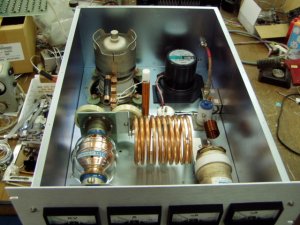

良く効くπLコイル | こんな感じで出来ました | 適当にまとまっています |
 |  |  |

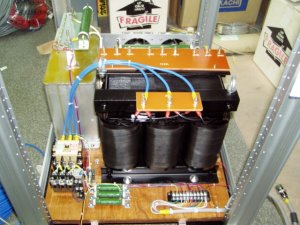

上蓋をして完了です | オイルコンは4μ/15KWVです | 高圧トランスは3相12KVA |
 |  |  |

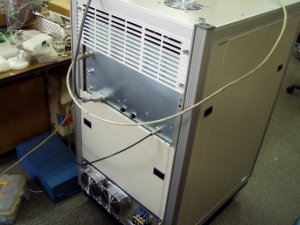

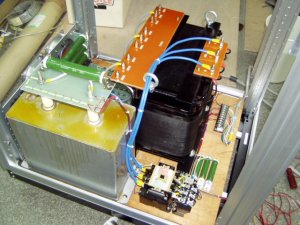

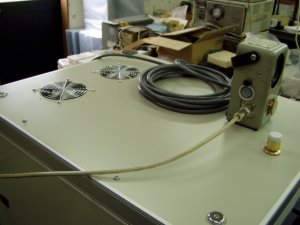

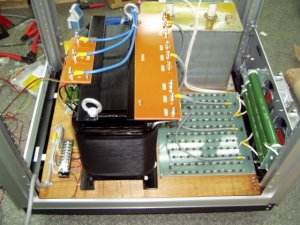

整流基板と高圧ブリーダー100KX3 | ラックの天板にはファンが2個 | 背面です |
 |  |  |

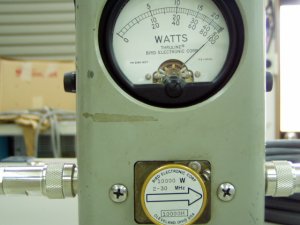

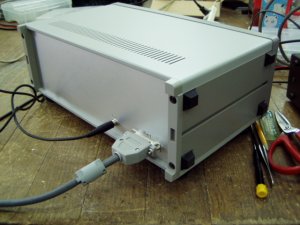

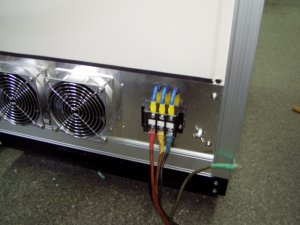

1次側供給は端子板で接続 | コントローラーの背面です | 10000H/CW.AVG |
