珍しい3KDCを6mに改造しました

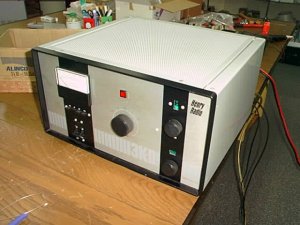

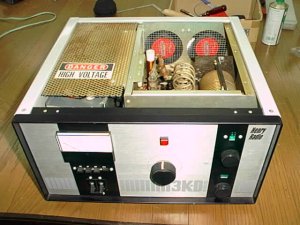

KDCシリーズの最高機		シロッコファンでなくスケールファンのみ

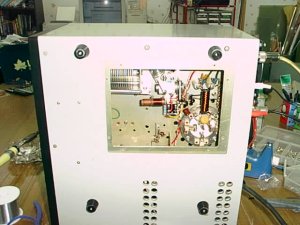

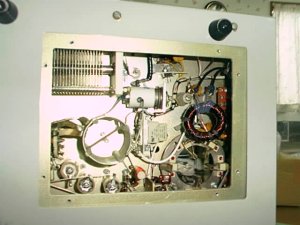

このシリーズでは中身が大幅に違う	贅沢にもバキュームRL使用しています	底部のパネルを外しました

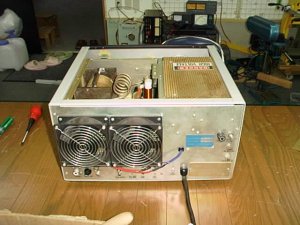

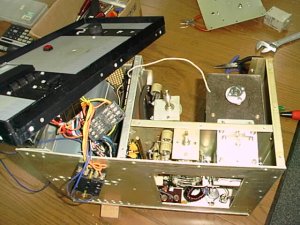

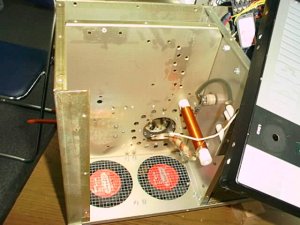

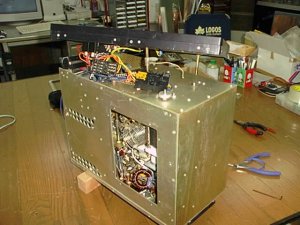

ケースを外し裸にしました	今から部品の取り外しです	全部外しましたよ

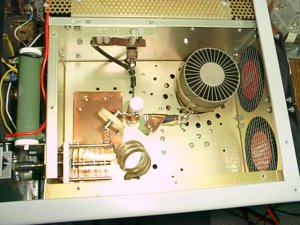

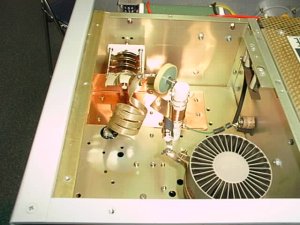

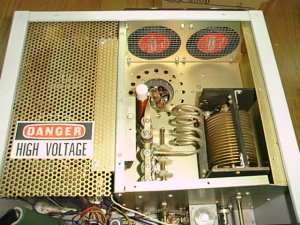

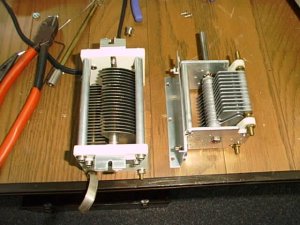

LoadVCスパークの跡あり右に交換	PlateVc推定10PF5KV前にバーニア取り付け	殆ど完成したRF部、銅板Gnd

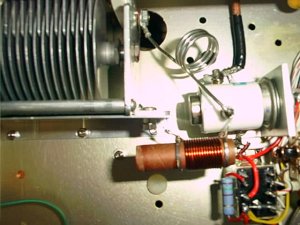

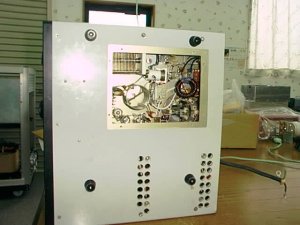

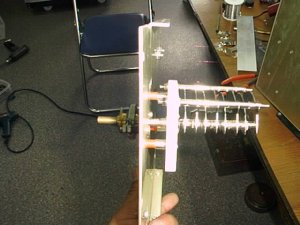

タンクコイルは、5KC28MHz用です	完成した入力周り	Outは、πLですバイアス切替RLも交換

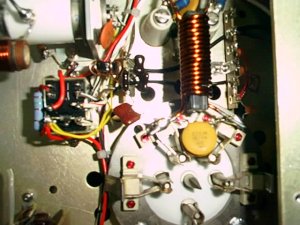

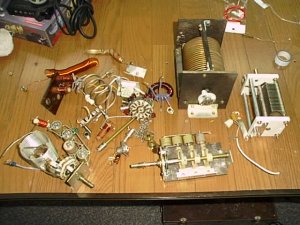

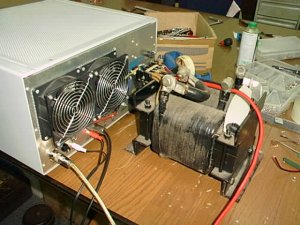

ヒーターRFCも交換	ステップUPトランスで220V給電	取り外した部品類

改造者から一言

　今回初めて見る3KDCを、6m改造以来です、初めてのことなので半日くらい中身を眺めていました、RFのGndをいかに理想的に配置するか
などを考熟慮して改造に入りました。
　冷却にシロッコファンを使用せず、スケールファン２個でやっていますが結構風の抜けは良く私も無理せずこの方法を採用する事もこれから
視野に入れます。
　電気的には、特別なことをやっていませんが、安定動作のために部品配置を重点に行いました、ポイントとしては、PlateVCとLoadVCのGndを
いかにRF的に０電位にするかです、今回も銅板を使用してGndには気を使っています。
　動作としては、HVが低く負荷時では、3.700V（Ip0.8A）でやっと2KWでした、Ipが最大規格ですので、負荷時には4.000Vをキープ出来れば
IPも少なく楽に2KWは出そうです。
