50MHｚ　2KW　UP　AMP　完成しました


　　真空管は、3-500Z×3本
　　IN．100W　　OUT．2KW
　　アマチュア規格最大2.5KWPEP　　
　最近50MHｚが、賑わしくなりました沢山の問い合わせがありどうしても頭一つ抜け出したい
との要望があり2KWUPの必要性を感じました。

　球は、色々考えましたがエキサイターを100Wとすれば　8877ではウォームアップが必要で
高価でだし、４極管では2KW以上出すとすれば入力インピーダンス上げることになり中和をと
ったりしても動作安定など問題があると思いGGで使用するなら３極管の方が回路が簡単になり
信頼性操作性から見てもFBだと思いました。

　エキサイターを100Wとすればどんな球を使用しても安定動作OUTは2KWぐらいと思い
今回3-500Z（入手と信頼性．価格）を使う事にしました。

ケースはIDEALのSM-640です前回製作した3-500Z×2と同じ物です
価格は395.000円税込み（税抜き376.200円）を予定していますUJシリーズの仲間
に入れますのでよろしくお願いします。

　但し在庫は常時有りませんので特注扱いで納期は通常１ヶ月ほどです。

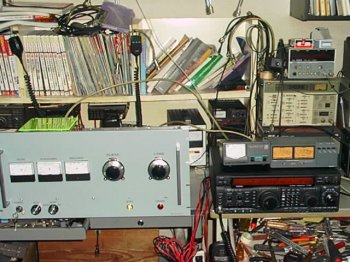

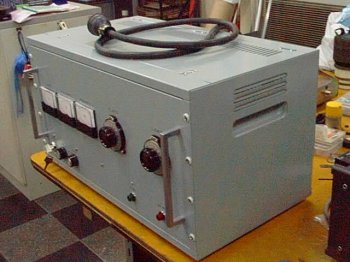

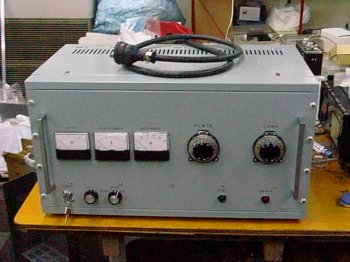

精悍なフロントマスクと思う	最近KEYSWにするようになった

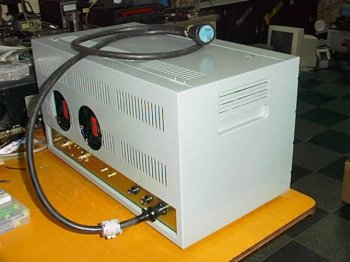

	ファンガード後で取り付けます

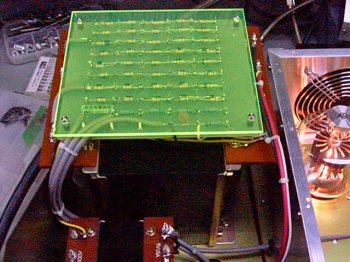

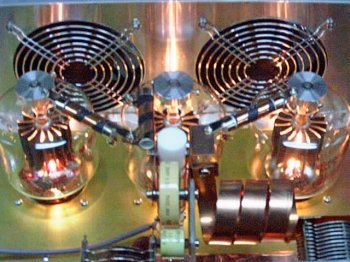

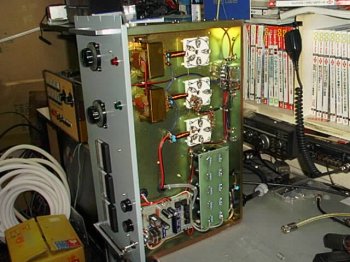

高圧トランス　2600V 1.2A	綺麗な３本玉

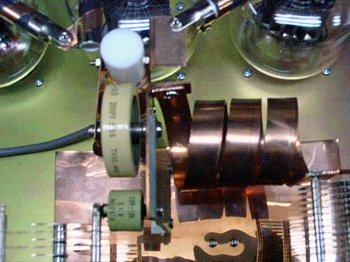

	タンク回路クローズUP　2�o銅板使用しました

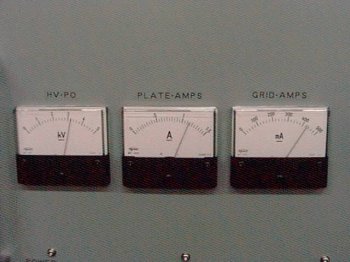

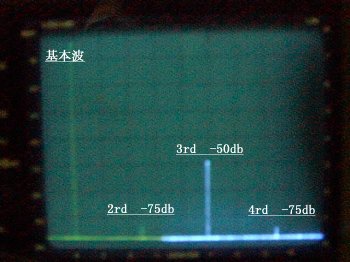

測定中	HV3.1KV　IP1.2A　IG420mA

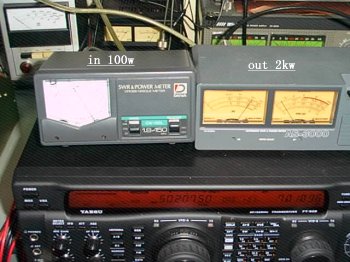

IN100Wで丁度OUT2KWでした	写りが悪いけど我慢して

　製作者（JA6TAY）から一言
今回は、動作安定を重点に製作しましたのでHVも低めに設定しています無負荷で3600V．負荷時3100V
IP1.2AでOUT2KW能率55％予定通りです。
　トランスも連続1.2Aですので心配はありませんが重さが全体で50kgにもなりましたちょっと一人では大変です
当初球のバランスが心配でしたが３本とも平均に赤熱しましたので安心しました。
　特別変わった事はやっていませんのですんなりと出来上がりましたが細部に私のノウハウが生かされた自信の
一品ですどうぞ貴方もこれからの50MHｚで試してはいかがですか。
　
　※注意1KW以上はダミーで試して下さい叱られますよ。
