4CX-10000D/1.8-28MHzプリセットAmpの製作です、HFの全てのBandを入れて欲張っています、最近はBandトラッキングを、
Band.Dataに頼らず、FTC(近藤さん開発)エキサイターからの、CI-VやCAT等によりPCで制御しています、その為エキサイター
もIcom.Yaesu.Kenwood等にも簡単に対応します、広いBandは、2カ所でプリセットしますので、操作性も大変良くFBです。

 FED/REFメーターを単独でコントローラーに内蔵しています、FWDはフルスケール10KW、REFは1KWとHI.POWERでの出力、
反射の確認も外部にメーターを付けずに確認が出来ます、PEP基板内蔵でSSBのモニターもFBです。

 Ant切替も8回路内蔵しています、好きなように各Bandで切り替えることが出来記憶もしますので、これも操作性が大変FBに
なっています。                                                      2012.Nov.08

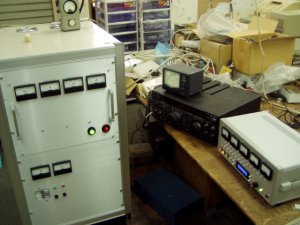

完成したAmp

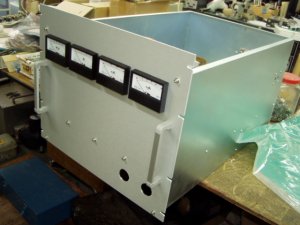

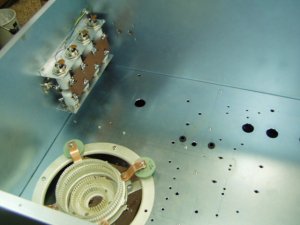

やはり全てはシャーシ加工から始まります

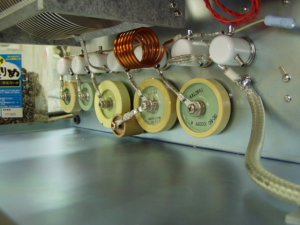

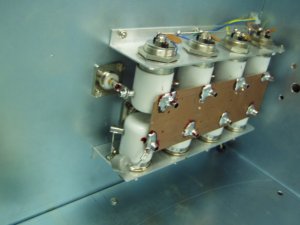

Ant切替バキュームRL8個

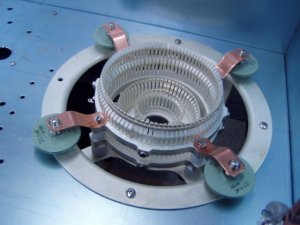

重要なSGパスコン、5000PF/3KV

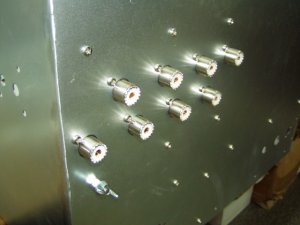

コネクタはテフロン製になっています

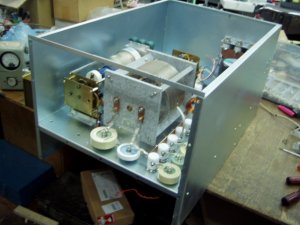

作業が進んでいます

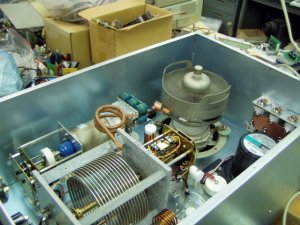

部品取付完了間近
PLATE.RFCは1.8用との2本

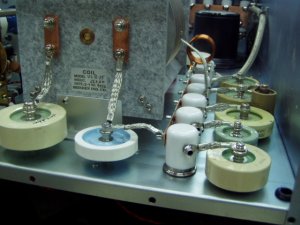

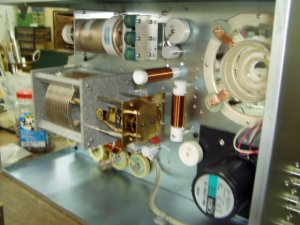

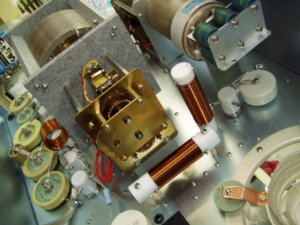

Loadコンデンサと切替バキュームRL

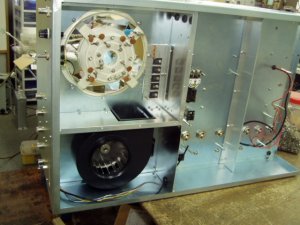

フロントパネルを付ける前の状態
バキュームRLが7個
フロントパネルを付けました

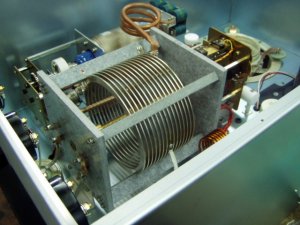

特注のJA製バリL、25μH
まだ配線途中です
トランスを乗せてほぼ完成です

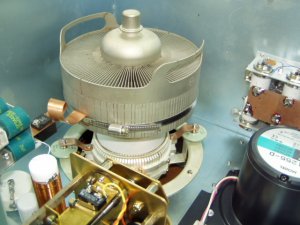

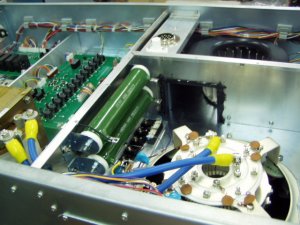

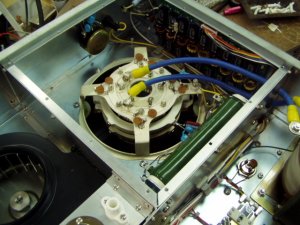

ソケット回りと入力同調

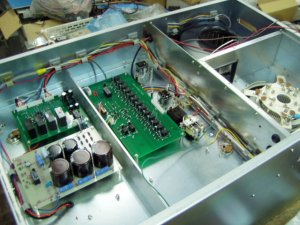

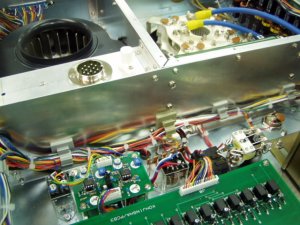

色んな基板類です

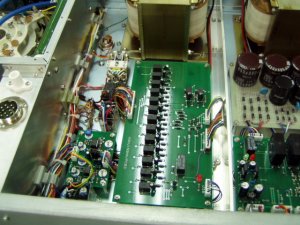

手前サーボ基板
PEP基板
ブリーダー3K/100W直列
程度の良い4CX-10000D

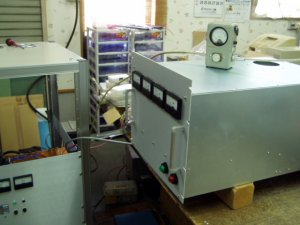

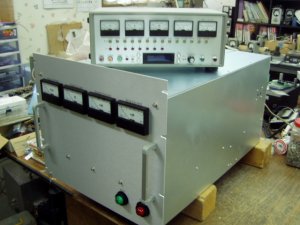

完成しました

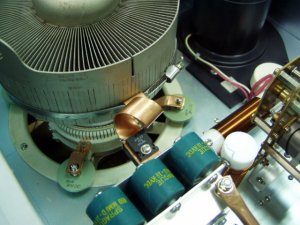

カップリングCとパラ止め
RFデッキとコントローラー

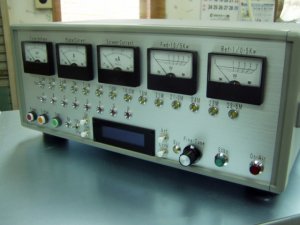

左からEP.IP.IG.FWD.REF

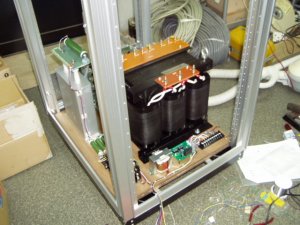

3相トランス15KVA

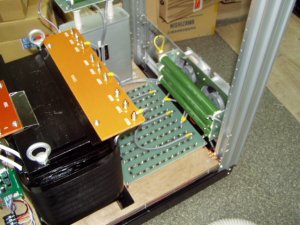

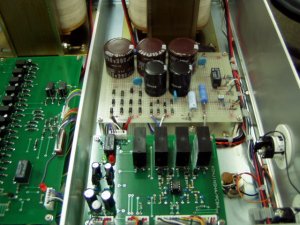

整流基板とブリーダー100K/200W、3本

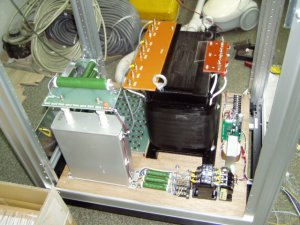

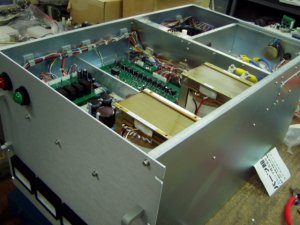

完成間近の電源部

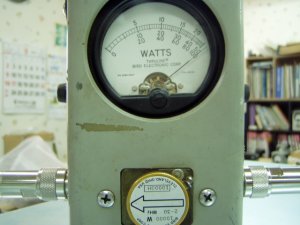

魂挿入中
良い感じ
